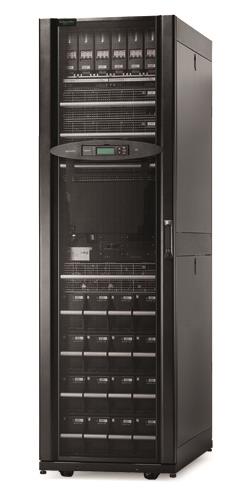

APC Symmetra PX All-In-One 48 kW escalable a 48 kW, 400 V

SY48K48H-PD

APC Symmetra PX All-In-One 48 kW escalable a 48 kW, 400 V

Incluye: Network Management Card , Start-Up Service

SY48K48H-PD Características

APC Symmetra PX All-In-One 48 kW escalable a 48 kW, 400 V

Potencia, autonomía y distribución escalables “en caliente” en un diseño de estructura única para alta densidad. La escalabilidad de este sistema UPS trifásico de alta eficiencia permite que su centro de datos crezca hasta un máximo de 48 kW/48 kVA. Adecuado para centros de datos pequeños y medianos.

Incluye: Network Management Card , Start-Up Service

• Autodiagnóstico automático
  Garantiza la detección anticipada de posibles problemas mediante la realización de diagnósticos periódicos de los componentes de las unidades UPS.
• Módulos de baterías conectados en paralelo
  Ofrece altos niveles de disponibilidad mediante baterías redundantes.
• Reemplazo de baterías sin herramientas
  Permite reemplazar las baterías fácil y rápidamente.
• Entrada dual desde la red eléctrica
  Aumenta la disponibilidad al permitir conectar la UPS a dos fuentes de alimentación independientes.
• Manejo inteligente de la batería
  Maximiza el rendimiento, la vida útil y la confiabilidad de las baterías a través de la carga inteligente y de precisión.
• Baterías externas administrables
  Reduce la necesidad del servicio de mantenimiento preventivo al monitorear la integridad y el estado de las baterías externas así como el tiempo de autonomía esperado.
• Baterías reemplazables
  Permite añadir capacidad de autonomía o reemplazar módulos de baterías existentes con rapidez. El sistema reconoce en forma automática los módulos instalados.
• Carga de baterías con compensación de temperatura
  Prolonga la vida útil de las baterías al regular la tensión de carga según la temperatura real de las baterías.

Symmetra PX Características y beneficios

Características de marketing

• Compatible con generador
  Garantiza que llegue un suministro puro e ininterrumpido a los equipos protegidos cuando se recurre a la alimentación con generadores.
• Configurable para alcanzar un nivel de redundancia interna de N+1
  Proporciona altos niveles de disponibilidad mediante redundancia al permitir la configuración con un módulo de potencia en exceso respecto de la cantidad requerida para ofrecer soporte a la carga conectada.
• Módulos de potencia conectados en paralelo
  Aumenta la disponibilidad al permitir la recuperación inmediata y sin inconvenientes tras fallas aisladas de módulos.
• Módulos de baterías conectados en paralelo
  Ofrece altos niveles de disponibilidad mediante baterías redundantes.
• Módulos de potencia reemplazables por el usuario
  Permite actualizar y reemplazar los módulos de potencia en forma sencilla.
• Baterías que puede reemplazar el usuario
  Permite actualizar y reemplazar las baterías en forma sencilla.
• Capacidad de potencia escalable
  Reduce hoy los costos de sobredimensionamiento de los sistemas UPS al permitir su rápida actualización en una instancia posterior.
• Diseño modular
  Proporciona velocidad de servicio y exige requisitos mínimos de mantenimiento gracias a la funcionalidad de autodiagnóstico y la capacidad de reemplazar módulos en el establecimiento.
• Administrable a través de una red
  Proporciona administración remota de las unidades UPS a través de la red.
• La energía con rating máximo en kW equivale a [fill in with value] kVA
  Reduce los costos al eliminar el sobredimensionamiento de los sistemas UPS para cargas con corrección del factor de potencia (PFC).

Agilidad

• SmartSlot
  Personalice las funcionalidades de la UPS mediante placas de gestión.
• Capacidad de potencia escalable
  Reduce hoy los costos de sobredimensionamiento de los sistemas UPS al permitir su rápida actualización en una instancia posterior.
• Frecuencia programable
  Garantiza la compatibilidad con diferentes frecuencias de entrada.

Disponibilidad

• Módulos de inteligencia redundantes
  Proporciona niveles más altos de disponibilidad a las cargas conectadas a la UPS al ofrecer vías redundantes de comunicación con las funciones clave de la unidad UPS.
• Configurable para alcanzar un nivel de redundancia interna de N+1
  Proporciona altos niveles de disponibilidad mediante redundancia al permitir la configuración con un módulo de potencia en exceso respecto de la cantidad requerida para ofrecer soporte a la carga conectada.
• Módulos de potencia reemplazables
  Permite añadir capacidad de potencia o reemplazar módulos de potencia existentes con rapidez. El sistema reconoce en forma automática los módulos instalados.
• Módulos de potencia conectados en paralelo
  Aumenta la disponibilidad al permitir la recuperación inmediata y sin inconvenientes tras fallas aisladas de módulos.
• Administrable a través de una red
  Proporciona administración remota de las unidades UPS a través de la red.
• Diseño modular
  Proporciona velocidad de servicio y exige requisitos mínimos de mantenimiento gracias a la funcionalidad de autodiagnóstico y la capacidad de reemplazar módulos en el establecimiento.
• Bypass interno automático
  Proporciona potencia de línea a las cargas conectadas en caso de que la unidad UPS sufra una sobrecarga o falla.

Costo total de propiedad

• Servicio de puesta en marcha 7x24 incluido
  Requerido para contar con cobertura total de la garantía de fábrica
• La energía con rating máximo en kW equivale a [fill in with value] kVA
  Reduce los costos al eliminar el sobredimensionamiento de los sistemas UPS para cargas con corrección del factor de potencia (PFC).
• Corrección del factor de alimentación de entrada
  Minimiza los costos de instalación al posibilitar el uso de sistemas de cableado y generadores más pequeños.
• Compatible con generador
  Garantiza que llegue un suministro puro e ininterrumpido a los equipos protegidos cuando se recurre a la alimentación con generadores.

Manejabilidad

• Alarmas sonoras
  Ofrece notificaciones sobre cambios en las condiciones de las unidades UPS y de la compañía eléctrica.
• Se integra con StruxureWare Data Center Expert
  Plataforma para administración y monitoreo escalable que brinda monitoreo de dispositivos en tiempo real y notificación instantánea de eventos.
• Indicadores de estado LED
  Comprenda rápidamente el estado de la unidad y del suministro de energía con los indicadores visuales.

General

• Conexión de bypass
  5 wire (3PH + N + G)
• Dispositivo para protección de bypass
  80.0
• Máxima corriente de entrada en bypass
  80.0 A

Salida

• Desviación
  Desviación estática incorporada
• Factor de cresta de carga
  Ilimitado
• Distorsión de tensión de salida
  Menos que 2%
• Frequencia de salida (sincronizada con la red)
  50/60 Hz +/- 3 Hz user adjustable +/- 0.1
• Frequencia de salida (no sincronizada)
  60Hz +/- 0.1% for 60Hz nominal, 50Hz +/- 0.1% for 50Hz nominal
• Distorsión armónica total en tensión de salida
  < 2% con carga lineal entre 0 y 100%, < 6% a plena carga no lineal
• Tolerancia de tensión de salida
  +/-1% static and +/- 5% at 100% load step
• Otras tensiones de salida
  380, 400, 415
• Funcionamiento con sobrecarga
  10 minutos al 125% y 60 segundos al 150%
• Máxima potencia configurable (vatios)
  48.0 KVatios / 48.0 kVA
• Capacidad de potencia de salida
  48.0 KVatios / 48.0 kVA
• Topología
  Doble conversión en línea
• Nota de tensión de salida
  Configurable para tensión de salida nominal de la fase 3 de 380 : 400 o 415V
• Tipo de forma de onda
  Onda senoidal

Entrada

• Frecuencia de entrada
  40 - 70 Hz
• Distorsión armónica total de entrada:
  Inferior al 5% para plena carga
• Tipo de protección de entrada requerida
  fusible gL
• Variación de tensión de entrada para operaciones principales
  340 - 477 V
• Capacidad del disyuntor de entrada
  100 A
• Otras tensiones de entrada
  380, 400, 415
• Nivel máximo de régimen en cortocircuito (IOC)
  30.0 kAmps
• Corriente máxima de entrada
  98.0 A
• Factor de energía de entrada con carga completa
  0.99
• Tipo de enchufe
  Hard Wire 5-wire (3PH + N + G)
• Altura del rack
  42 U

Sistemas de batería

• Baterías pre-instaladas
  4
• Tiempo de recarga típico
  3 hora(s)
• Tipo de batería:
  VRLA
• Protección contra sobrecarga de corriente continua
  1008 A
• Tensión de la batería al final de la descarga
  +/-154 V
• Duración prolongable
  1
• Eficiencia en funcionamiento a batería
  94.0 %
• Máxima corriente de cortocircuito disponible
  4 kAmps
• Corriente máxima de batería al final de la descarga
  165.0 A
• Tensión nominal de baterías
  +/-192 V (split battery referenced to neutral)
• Funcionamiento con sobrecarga
  10 minutos al 125% y 60 segundos al 150%
• Cantidad de cartuchos de batería de recambio
  4
• Capacidad VA/hora de la Batería
  13824
• Autonomía
  Ver Gráfico de autonomía
  Ver Cuadro de autonomía
• Rendimiento
  Ver Gráfico de eficiencia

Comunicaciones

• Alarma audible
  Alarma de batería encendida: alarma distintiva de carga de batería baja: retrasos configurables
• Panel de control
  Estatus multifuncional LCD y consola con control
• Interruptor de emergencia (EPO)
  Sí
• Placas SmartSlot&trade; pre-instaladas
  AP9517MPHW03
• Cantidad de interfaces SmartSlot&trade;
  2

Autonomía

• Capacidad de potencia de salida
  48.0 KVatios / 48.0 kVA

Physical

• Color
  Black
• Dimensiones de profundidad máxima
  1070 mm , 107.0 cm
• Dimensiones de altura máxima
  1991 mm , 199.1 cm
• Peso neto
  796.0 kg
• Altura del rack
  42 U
• Profundidad del bulto
  1210 mm , 121.0 cm
• Altura del bulto
  2140 mm , 214.0 cm
• Peso de embarque
  858.0 kg
• Ancho del bulto
  848 mm , 84.8 cm
• Dimensiones de anchura máxima
  600 mm , 60.0 cm

Aspectos ambientales

• Ruido audible a 1 metro de la superficie de la unidad
  61.0 dBA
• Temperatura de operación
  0 - 40 °C
• Elevación de operación
  0-999.9 metros
• Humedad relativa de operación
  0 - 95 %
• Clase de protección
  NEMA 1
• Temperatura de almacenamiento
  -15 - 40 °C
• Elevación de almacenamiento
  0-15000 metros
• Humedad relativa de almacenamiento
  0 - 95 %
• Disipación térmica online
  7719.0 BTU/hora

Conformance

• Aprobaciones
  EN 50091-1, EN/IEC 62040-1-1, EN/IEC 62040-3, Eurobat de uso general, FCC Part 15 Clase A, ISO 14001, ISO 9001, VFI-SS-111
• Garantía estándar
  Reparación en el establecimiento durante un año o reemplazo por puesta en marcha con autorización del fabricante.
