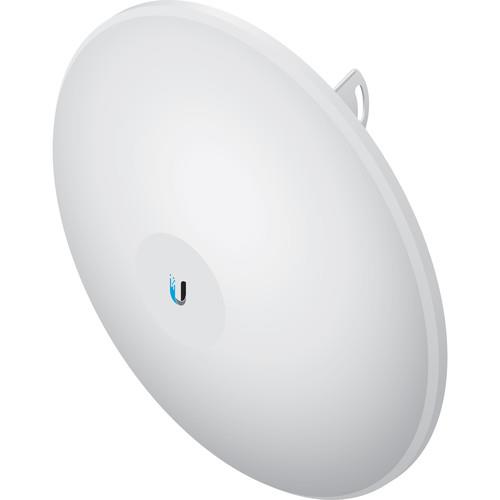

5GHz PowerBeam PBE-5-500 AC

PBE-5AC-500 Ubiquiti Networks PBE-5AC-500 PowerBeam ac High-Performance airMAX Bridge , Procesador Atheros MIPS 74Kc, 720 MHz 128 MB DDR2, 8 MB de memoria flash Velocidad de transferencia de 450+ Mb / s Alcance de 16+ millas (más de 25 km) Sistema operativo airOS v7 Acceso múltiple por división de tiempo (TDMA) Tecnología InnerFeed Arquitectura Multi-Radio Tecnología AirMAX ac de próxima generación Ancho de canal seleccionable

Nivel de stock: Disponible
Cod: LFPBE-5AC-500
$ 10741
u$s 269
Comprar

Financiación

Ubiquiti Networks PBE-5AC-500 PowerBeam ac High-Performance airMAX Bridge

PBE-5AC-500





  • Procesador Atheros MIPS 74Kc, 720 MHz
  • 128 MB DDR2, 8 MB de memoria flash
  • Velocidad de transferencia de 450+ Mb / s
  • Alcance de 16+ millas (más de 25 km)
  • Sistema operativo airOS v7
  • Acceso múltiple por división de tiempo (TDMA)
  • Tecnología InnerFeed
  • Arquitectura Multi-Radio
  • Tecnología AirMAX ac de próxima generación
  • Ancho de canal seleccionable



Ubiquiti Networks PBE-5AC-500 PowerBeam ac Puente airMAX de alto rendimiento (paquete de 2)



Descripción General De Ubiquiti Networks PBE-5AC-500-US

El puente AirMAX de alto rendimiento PBE-5AC-500 PowerBeam ac de Ubiquiti Networkses adecuado para implementaciones de CPE que requieren el máximo rendimiento. El diseño reflector de platos con tecnología patentada airMAX ac ofrece latencia mejorada, inmunidad al ruido, escalabilidad y un rendimiento de rendimiento significativamente mayor de hasta 450+ Mb / sy también ofrece un amplio rango de 16+ millas (más de 25 km). La tecnología InnerFeed integra la radio en la entrada de una antena, por lo que no hay necesidad de cables para conectar la radio a la antena. Esto mejora el rendimiento y elimina las pérdidas de cable. El motor airMAX de Ubiquiti con IC personalizado mejora la latencia TDMA y la escalabilidad de la red. El silicio personalizado proporciona capacidades de aceleración de hardware para el programador airMAX, para soportar las altas tasas de datos y la modulación densa utilizada en la tecnología airMAX ac.



La directriz de haz mejorada de PowerBeam ac proporciona un rendimiento óptimo en entornos con mucho ruido. El protocolo TDMA airMAX permite una escalabilidad óptima, un alto rendimiento y una baja latencia en redes multipunto sin licencia. Es compatible con el protocolo de aire airMAX y tiene un modo de enlace punto a punto (PtP) de largo alcance. Esto ofrece un ancho de canal seleccionable de 10/20/30/40/50/60/80 MHz en PtP y 10/20/30/40 MHz en PtMP. La tecnología integrada airMAX ac aumenta las ventajas del protocolo patentado TDMA. El soporte de montaje del PowerBeam ofrece 20 ° de inclinación y 10 ° de inclinación hacia abajo, mientras que el soporte de montaje ofrece ± 15 ° de inclinación.



Inmunidad al ruido
El PowerBeam ac dirige la energía de RF en un ancho de haz más ajustado. Con el enfoque en una dirección, el PowerBeam bloquea o espacia el ruido espacialmente, para mejorar la inmunidad al ruido. Esta característica es importante en un área atestada de otras señales de RF de la misma frecuencia o similar.
Diseño integrado
La tecnología InnerFeed de Ubiquiti integra la radio en la entrada de una antena, por lo que no es necesario un cable. Esto mejora el rendimiento porque elimina las pérdidas de cable. Con un alto rendimiento y un diseño mecánico innovador, el PowerBeam ac es versátil y rentable de implementar.
airOS
Diseñado para una mejor usabilidad, airOS v7 es el sistema operativo mejorado para Ubiquiti airMAX ac. Admite el protocolo de aire airMAX y tiene un modo de enlace punto a punto (PtP) de largo alcance. Esto ofrece un ancho de canal seleccionable de 10/20/30/40/50/60/80 MHz en PtP y 10/20/30/40 MHz en PtMP. Además, este PowerBeam cuenta con control de potencia de transmisión automática / manual, selección automática de distancia (sincronización de ACK) y una fuerte seguridad WPA2.
Mejoras de usabilidad
airOS ofrece mejoras de usabilidad como cambios de configuración dinámica *, validación de entrada instantánea, tecnología HTML5, optimización para dispositivos móviles, estadísticas detalladas del dispositivo, una completa gama de herramientas de diagnóstico, que incluyen prueba de cableado Ethernet, diagnóstico de RF y analizador de espectro airView. 1
Análisis avanzado de RF
Los dispositivos de aire de airMAX cuentan con una arquitectura de radio múltiple para impulsar un motor de análisis de RF mejorado. Un procesador independiente en la PCBA alimenta una segunda radio dedicada que analiza el espectro completo de 5 GHz y cada símbolo recibido para proporcionarle el análisis avanzado de RF en la industria. Los datos del análisis de espectro y la monitorización del rendimiento de radiofrecuencia se muestran en la pestaña principal y en el analizador airView Spectrum de airOS V7.
Informes en tiempo real
La pestaña principal muestra la información de RF, como los diagramas de constelaciones de Magnitud de Vector de Error de RF (EVM) persistentes, histogramas de Proporción a Interferencia más Relación de Ruido (CINR) y series de Relación de Señal de Ruido (SNR).
Análisis espectral
airView le permite identificar las firmas de ruido y planificar sus redes para minimizar la interferencia de ruido. airView monitorea constantemente el ruido ambiental, recolecta puntos de datos de energía en vistas espectrales en tiempo real y ayuda a optimizar la selección de canales, el diseño de la red y el rendimiento inalámbrico. airView se ejecuta en segundo plano sin deshabilitar el enlace inalámbrico, por lo que no hay interrupción en la red.



En airView, hay tres vistas espectrales, cada una de las cuales representa datos diferentes. La cascada representa la energía agregada recopilada para cada frecuencia. La forma de onda representa la energía acumulada recopilada, y el fondo del nivel de ruido ambiental representa la energía del ruido que se muestra como una función de la frecuencia. airView proporciona una poderosa funcionalidad de analizador de espectro, eliminando la necesidad de alquilar o comprar equipo adicional para realizar inspecciones de sitios.
Tecnología AirMAX
A diferencia del protocolo Wi-Fi estándar, el protocolo airMAX de acceso múltiple por división en el tiempo (TDMA) de Ubiquiti permite a cada cliente enviar y recibir datos utilizando intervalos de tiempo previamente designados programados por un controlador AP inteligente. Este método de intervalo de tiempo elimina las colisiones de nodos ocultos y maximiza la eficiencia del tiempo de uso, por lo que la tecnología airMAX proporciona mejoras de rendimiento en latencia, inmunidad al ruido, escalabilidad y rendimiento en comparación con otros sistemas para exteriores en su clase. Con la prioridad de QoS inteligente asignada a voz / video para una transmisión sin interrupciones, es capaz de enlaces de alta velocidad y de clase portadora con larga distancia.
Tecnología airMAX ac
La tecnología airMAX ac aumenta las ventajas del protocolo patentado TDMA. El motor airMAX de Ubiquiti con IC personalizado mejora la latencia TDMA y la escalabilidad de la red. El silicio personalizado proporciona capacidades de aceleración de hardware para el programador airMAX, para soportar las altas tasas de datos y la modulación densa utilizada en la tecnología airMAX ac.
Avance de rendimiento
airMAX ac admite altas velocidades de datos, que requieren una modulación densa, 256QAM es un aumento significativo de 64QAM, que se utiliza en airMAX. Con el uso de la tecnología propietaria airMAX ac, los productos de airMAX ac soportan hasta 450+ Mb / s de rendimiento real de TCP / IP hasta el triple del rendimiento de los productos estándar de airMAX.
Diseño mecánico innovador
El soporte de montaje del PowerBeam ofrece 20 ° de inclinación y 10 ° de inclinación hacia abajo, mientras que el soporte de montaje ofrece ± 15 ° de inclinación. Solo se requiere una sola llave para montar el PowerBeam ac en un poste. La alimentación de la antena se puede extraer con solo presionar un botón. Sus sujetadores están recubiertos con GEOMET para una resistencia a la corrosión mejorada en comparación con los sujetadores galvanizados. El plato y los soportes están hechos de acero galvanizado con revestimiento en polvo para una mayor resistencia a la corrosión. El diseño del soporte polar evita que la pintura se elimine de los soportes de metal para una mejor resistencia a la corrosión.





Ubiquiti Networks PBE-5AC-500 Specs

Performance
Processor Atheros MIPS 74 Kc, 720 MHz
Memory 128 MB DDR2, 8 MB flash
Networking Interface 1 x 10/100/1000 Ethernet port
Wireless Approvals FCC, IC, CE
RoHS Compliance Yes
Power Supply 24 V, 0.5 A Gigabit PoE
Power Method Passive PoE (Pairs 4, 5+, 7, 8 Return)
Voltage Range 20 to 26 VDC
Max Power Consumption 8.5 W
Gain 27 dBi
Operating Frequency 5725 - 5850 MHz
Wind Loading 419.6 N @ 200 km/h (94.33 lbf @ 125 mph)
Wind Survivability 200 km/h (125 mph)
LEDs 1 x Power
1 x LAN
4 x WLAN
Signal Strength LEDs Software-adjustable to correspond to custom RSSI levels
Channel Sizes PtP Mode: 10/20/30/40/50/60/80 MHz
PtMP Mode: 10/20/30/40 MHz
Polarization Dual linear
Enclosure Outdoor UV stabilized plastic
Mounting Pole-mount kit included
ESD/EMP Protection Air: ± 24 kV
Contact: ± 24 kV
Operating Temperature -40 to 158°F / -40 to 70°C
Operating Humidity 5 to 95% non-condensing
Salt Fog Test IEC 68-2-11 (ASTM B117), Equivalent: MIL-STD-810 G Method 509.5
Vibration Test IEC 68-2-6
Temperature Shock Test IEC 68-2-14
UV Test IEC 68-2-5 at 104°F (40° C), Equivalent: ETS 300 019-1-4
Wind-Driven Rain Test ETS 300 019-1-4, Equivalent: MIL-STD-810 G Method 506.5
Output Power Output Power: 22 dBm
TX Power Specifications
Data Rate / Avg. TX / Tolerance
airMAX ac
1x BPSK (½) 22 dBm ± 2 dB
2x QPSK (½) 22 dBm ± 2 dB
2x QPSK (¾) 22 dBm ± 2 dB
4x 16QAM (½) 22 dBm ± 2 dB
4x 16QAM (¾) 22 dBm ± 2 dB
6x 64QAM (2/3) 22 dBm ± 2 dB
6x 64QAM (¾) 21 dBm ± 2 dB
6x 64QAM (5/6) 20 dBm ± 2 dB
8x 256QAM (¾) 18 dBm ± 2 dB
8x 256QAM (5/6) 18 dBm ± 2 dB

RX Power Specifications
Data Rate / Sensitivity / Tolerance
airMAX ac
1x BPSK (½) -96 dBm ± 2 dB
2x QPSK (½) -95 dBm ± 2 dB
2x QPSK (¾) -92 dBm ± 2 dB
4x 16QAM (½) -90 dBm ± 2 dB
4x 16QAM (¾) -86 dBm ± 2 dB
6x 64QAM (2/3) -83 dBm ± 2 dB
6x 64QAM (¾) -77 dBm ± 2 dB
6x 64QAM (5/6) -74 dBm ± 2 dB
8x 256QAM (¾) -69 dBm ± 2 dB
8x 256QAM (5/6) -65 dBm ± 2 dB
VSWR 1.5:1
Built-In Mechanical Downtilt +20° to -10°
Dimensions Randome Excluded
20.47 x 20.47 x 12.13" / 520 x 520 x 308 mm
Randome Included
20.67 x 20.67 x 12.40" / 525 x 525 x 315 mm
Weight Randome Excluded
5.18 lb / 2.35 kb
Randome Included
6.95 lb / 3.15 kg
Packaging Info
Package Weight 28.5 lb
Box Dimensions (LxWxH) 1.0 x 1.0 x 1.0"
