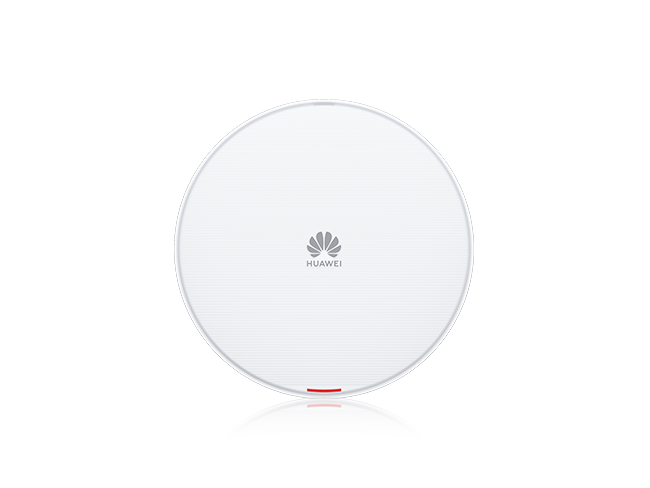

Access Point Huawei AirEngine 5761-21 11ax indoor,2+4 dual bands,smart antenna,USB,BLE

PROD. x PEDIDO
Nivel de stock: Consultar Disponibilidad
Cod: SB5761-21
Consultar

Contacta para recibir más información

Tel: 4372-9595 WhatsApp +54 9 11 6 745-9595
Hasta 12 cuotas sin interés Ver promociones bancarias
Envíos a todo el país Más información
Pick up en tienda Ver ubicación

Access Point Huawei AirEngine 5761-21 Indoor, Dual Bands 2.5 / 5 Ghz Wi-Fi 6 (802.11ax) Velocidad Hasta 5.375 Gbit/s   2 x 2 Multiple-Input Multiple-Output (MIMO),



AirEngine5761-21 Interior 11ax, 2+4 de doble banda, Antena nteligente, USB, Bluetooth



interfaz

Figura 2 Interfaz AirEngine 5761-21

1

Ojo de cerradura antirrobo

2

GE

3

USB

4

2.5GE/PoE_IN

5

CC 12 V

-

-

Tabla 2 Descripción de la interfaz AirEngine 5761-21
Nombre de la interfaz Tipo de conector describir Piezas disponibles
2.5GE/PoE_IN RJ45 Puerto eléctrico Ethernet, admite autoadaptación de 100M/1000M/2,5 Gbit/s, se utiliza para conexión Ethernet por cable y admite entrada PoE.

cable de red

GE RJ45 El puerto eléctrico Ethernet admite 10/100/1000 Mbit/s adaptable y se utiliza para conexión Ethernet por cable.

cable de red

CC 12 V Interfaz de alimentación CC La interfaz de alimentación CC se utiliza para conectar el adaptador de corriente de 12 V.

Adaptador de corriente CC 12 V

USB USB 2.0 tipo A Se utiliza para conectar dispositivos IoT compatibles y ampliar la implementación de aplicaciones IoT.

módulo de IO

Indicadores y botones

Figura 3 Luces indicadoras y botones del AirEngine 5761-21

1

luz indicadora

2

Por defecto

Tabla 3 Descripción de la luz indicadora del AirEngine 5761-21
Serigrafía con luz indicadora Nombre del indicador Color del indicador Estado del indicador Descripción del estado
- Luz indicadora del sistema - Siempre extinguido El sistema no está funcionando.
Blanco Siempre encendido
  • El sistema está en estado de carga justo después del encendido.
  • Restablecer el estado de inicio.
  • El sistema superior está en proceso de iniciarse.
Blanco Parpadea una vez y luego permanece encendido Cuando se libera el reinicio del hardware y el software comienza a iniciarse, la luz indicadora parpadea una vez y luego permanece encendida hasta que el sistema subyacente comienza a iniciarse.
Blanco Parpadeo lento (0,5 Hz)

El AP funciona normalmente, la conexión Ethernet es normal y hay asociación de usuarios.

V200R022C00 y versiones posteriores admiten este estado.

Blanco Parpadeo lento (0,2 Hz)

El AP funciona normalmente y la conexión Ethernet es normal.

Para V200R022C00 y versiones posteriores, este estado también indica que no hay asociación de usuario.

Blanco Parpadeando rápidamente (4Hz)
  • El sistema subyacente está en proceso de inicio.
  • Durante la actualización del software.
  • Después de cargar e iniciar el software, ingresa al estado de solicitud en línea en FIT AP o modo de trabajo de administración de la nube. Permanece en este estado hasta que se conecta correctamente.
rojo Siempre encendido Fallo del sistema.
Tabla 4 Descripción del botón AirEngine 5761-21
Serigrafía de botones Nombre del botón describir
Por defecto botón de reinicio
  • Para versiones anteriores a V200R022C00SPC100, mantenga presionado durante más de 3 segundos para restaurar la configuración de fábrica y reiniciar.
  • Para V200R022C00SPC100 y versiones posteriores, presione brevemente para restablecer el dispositivo, presione y mantenga presionado durante más de 6 segundos para restaurar la configuración de fábrica, cambie al modo FIT y reinicie.

Indicadores técnicos


Tabla 5 Especificaciones técnicas del AirEngine 5761-21
proyecto describir
Método de instalación
  • colgante de pared
  • Techo
  • quilla en forma de T
Dimensiones (ancho x fondo x alto, sin incluir el material de embalaje) [mm] 220 mm x 50 mm (220 mm es el diámetro)
Peso (excluido el material de embalaje) [kg] 1,06 kilos
almacenamiento FLASH 512MB
Tipo de interfaz de consola Puerto serie Bluetooth
Consumo máximo de energía [W] 17.9 (excluido USB), admite fuente de alimentación 802.3at/af
Sistema de suministro de energía
  • PoE
  • adaptador de corriente continua
Tensión nominal de entrada [V] 12V
Rango de voltaje de entrada [V]

CC: 12 V ± 10 %

PoE: 802.3at/af

Protección contra rayos en puertos empresariales

Puerto PoE:

Modo diferencial (48V-RTN) 0,5kV (1,2/50us, 42ohm) criterio B;

Modo común (8 líneas a tierra) 6kV (1,2/50us, 42ohm) criterio B.

Fuente de alimentación externa PoE No compatible
Número máximo de puertos físicos en toda la máquina

2.5GE (RJ45) × 1, 100M/1000M/2.5G adaptable

GE (RJ45) × 1, 10M/100M/1000M adaptable

Temperatura ambiente de trabajo a largo plazo [°C] -10 °C ~ 50 °C (entre 1800 m y 5000 m, por cada aumento de 300 m, la especificación de temperatura de funcionamiento a alta temperatura disminuye en 1 °C)
Temperatura de almacenamiento [°C] -40°C a 70°C
Humedad relativa del ambiente de trabajo a largo plazo [RH] 5% HR ~ 95% HR (sin condensación)
Altitud de trabajo a largo plazo [m] -60m~5000m
Ambiente de presión del aire [kPa] 53 kPa - 106 kPa ETSI 300 019-2-3
suelo Tierra flotante
interfaz USB USB 2.0
ranura de IO No compatible
Bluetooth BLE BLE5.2
Número de radiofrecuencia 2
Banda de frecuencia de trabajo
  • 2,4 GHz
  • 5GHz
Flujo espacial MIMO

Frecuencia de radio 0 (2,4G): 2x2

Radio 1(5G): 4x4

Estándares wifi

2,4G: 802.11b/g/n/eje

5G: 802.11a/n/ac/ac wave2/ax

interfaz de radiofrecuencia Antena inteligente incorporada
Ganancia de antena [dBi]

2,4G:

4dBi/cadena (pico)

2dBi (ganancia combinada)

5G:

5dBi/cadena (pico)

3dBi (ganancia combinada)

BLE:4dBi

Potencia máxima de transmisión [dBm]

2,4G:

22dBm/cadena

25dBm (potencia combinada)

5G:

22dBm/cadena

28dBm (potencia combinada)

BLE: <10dBm

Potencia de transmisión de RF única [dBm]

2,4G: -10dBm~22dBm/cadena

5G: -10dBm~22dBm/cadena

MTBF [año] 784año
MTTR [hora] 0,5 horas
Estabilidad de frecuencia[ppm] +/-20
Instrucciones de fuente de alimentación 802.3at Todas las funciones son ilimitadas.
Instrucciones de fuente de alimentación 802.3af

Wi-Fi: 2,4GHz (2x2) + 5GHz (2x2), la potencia máxima combinada se ajusta a 22dBm (2,4GHz), 22dBm (5GHz).

Puerto de red cableado: 2.5GE/POE_IN se degrada a GE y el puerto eléctrico GE no está disponible;

Otras interfaces: USB no está disponible;

Instrucciones de fuente de alimentación CC Todas las funciones son ilimitadas.
