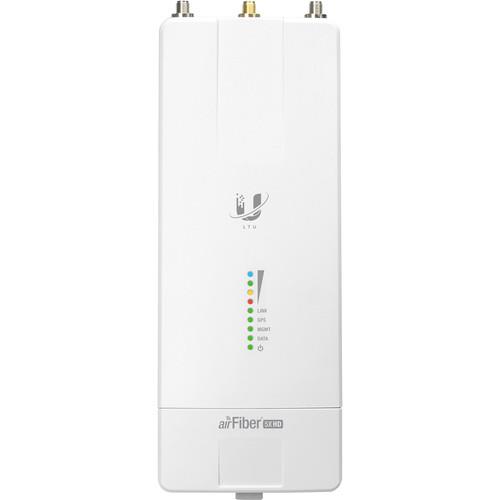

AirFiber 5X HD

UBAF5XHD Ubiquiti Networks airFiber AF-5XHD 5 GHz Carrier Backhaul Radio with LTU Technology , Alcance: hasta 62 mi Hasta 1.34 Gb / s de rendimiento máximo Certificación de banda completa incluyendo DFS Rango de frecuencia de 4.8 a 6.2 GHz Duplexación de división híbrida (HDD) Baja latencia Eficiencia espectral mejorada Operación en Bandas Sin Licencia Co-Ubicación GPS Sync & Clean Power Output

Nivel de stock: Disponible
Cod: AF-5X-HD
$ 29698
u$s 707
Comprar

Financiación

Ubiquiti Networks airFiber AF-5XHD 5 GHz Carrier Backhaul Radio with LTU Technology



Radio de backhaul portadora AirFiber AF-5XHD 5 GHz de Ubiquiti Networks con tecnología LTU



  • Alcance: hasta 62 mi
  • Hasta 1.34 Gb / s de rendimiento máximo
  • Certificación de banda completa incluyendo DFS
  • Rango de frecuencia de 4.8 a 6.2 GHz
  • Duplexación de división híbrida (HDD)
  • Baja latencia
  • Eficiencia espectral mejorada
  • Operación en Bandas Sin Licencia
  • Co-Ubicación
  • GPS Sync & Clean Power Output





Visión General De Ubiquiti Networks Airfiber



El AirFiber AF-5XHD 5 GHz Carrier backhaul de radio con licencia de uso de tecnología de Ubiquiti Networks está diseñado para largo alcance, enlaces de retorno Punto-a-Punto (PTP). Cuenta con un alto rendimiento de TDD y una tecnología de unidad de dosificación híbrida (HDD) que ayuda al dispositivo a lograr una baja latencia. AirFiber 5XHD también permite a los usuarios personalizar enlaces backhaul o actualizar enlaces PtP existentes.

El AirFiber AF-5XHD opera frecuencias que van desde 4.8 a 6.2 GHz y cuenta con un alcance de 62 millas. Se incluye con este dispositivo un soporte de antena GPS, una antena GPS externa, una correa de metal, dos abrazaderas, un adaptador PoE AirFiber 24V / 1A con un soporte de montaje y un cable de alimentación.



Diseñado para el rendimiento
La arquitectura de radio y silicio de LTU personalizada del AF-5XHD proporciona un rendimiento innovador. Su motor central de procesamiento de comunicaciones supera las limitaciones inherentes a los chips Wi-Fi genéricos para proporcionar baja latencia, capacidad de largo alcance, flexibilidad DFS, constelaciones más altas y mejor potencia de salida, junto con una mejor sensibilidad de recepción. El AF-5XHD cuenta con eficiencia espectral de 21.2 bps / Hz, procesamiento de paquetes de datos de velocidad de línea para hasta 1.34 Gb / s de rendimiento de datos reales y tecnología innovadora de rango xtreme (xRT)
Características principales
Potencia de transmisión programable
El nivel de potencia de transmisión de la radio se puede programar hasta +29 dBm
Ciclo de servicio programable (Marcos sincronizados con GPS)
El AF-5XHD permite la configuración de ciclos asimétricos de servicio TX y RX. Las proporciones de TX incluyen 25%, 33%, 50%, 66.7% y 75%.
Sincronización GPS configurable
El AF-5XHD ofrece soporte configurable para marcos de 2, 2.5, 4 y 5 ms. La sincronización es compatible con todos los demás sistemas síncronos
de Split TX y RX Frecuencia
La radio puede funcionar en diferentes frecuencias de TX y RX, lo que permite una gran flexibilidad para evitar la interferencia
de Split TX y RX canal de ancho de banda
de apoyo para diferentes anchos de banda de canal para TX y RX permite aumentar drásticamente capacidad de datos requerida de manera más eficiente
Modulación adaptativa hasta 1024QAM
velocidades de modulación adaptativa de hasta 1024QAM (4096QAM con la actualización específica) son compatibles
Puertos dual redundante Gigabit Ethernet con PoE
El AF-5XHD tiene dos puertos Gigabit Ethernet que se pueden utilizar para proporcionar redundancia de alimentación PoE
OFDM y OFDMA Soporte
El la radio ofrece programación flexible para 2, 4 u 8 subcanales
Configuración inalámbrica Bluetooth
Use la interfaz Bluetooth incorporada para la configuración inalámbrica
AlignLock Alerta de apunte de la antena
Esto alerta al usuario cuando la radio o la antena apuntan por alteración, impacto o daño de la tormenta
Mitigación de interferencias configurable por el usuario
Tres perfiles seleccionables por el usuario admiten implementaciones de alta interferencia y greenfield para un rendimiento robusto y óptimo
Imágenes redundantes para
una configuración a prueba de fallas La creación de copias de seguridad de imágenes de firmware garantiza una configuración a prueba de fallas y mejora la confiabilidad
Análisis de espectro persistente con RX dedicado
Realice análisis espectral en tiempo real para toda la banda en enlaces en vivo sin interrumpir la operación de enlace
Amplio rango de voltaje, protección contra sobretensiones mejorada
El AF-5XHD tiene un rango de voltaje operativo de 19-50 VDC y proporciona una protección contra sobretensiones mejorada
Software
AirFiber AF-5XHD utiliza el software de LTOS AirOS de Ubiquiti, que le ofrece una variedad de funciones avanzadas.
El análisis espectral con airView
airView le permite identificar las firmas de ruido y planificar sus redes para minimizar la interferencia de ruido.

airView realiza las siguientes funciones:
• Monitorea constantemente el ruido ambiental.
• Recolecta puntos de datos de energía en vistas espectrales en tiempo real.
• Ayuda a optimizar la selección de canales, el diseño de la red y el rendimiento inalámbrico.

airView se ejecuta en segundo plano sin deshabilitar el enlace inalámbrico, por lo que no hay interrupción en la red. En airView, hay tres vistas espectrales, cada una de las cuales representa datos diferentes: forma de onda, cascada y nivel de ruido ambiental. airView proporciona una poderosa funcionalidad de analizador de espectro, eliminando la necesidad de alquilar o comprar equipo adicional para la realización de encuestas en el sitio
Aplicación UNMS
El AF-5XHD es compatible con el sistema de administración de red Ubiquiti. UNMS es un controlador de gestión integral que presenta una interfaz gráfica de usuario fácil de navegar. La aplicación UNMS proporciona acceso instantáneo a la interfaz de configuración de airOS y se puede descargar desde App Store (iOS) o Google Play (Android). UNMS le permite configurar, configurar y administrar el AF-5XHD y ofrece varias opciones de configuración una vez que está conectado o conectado.
Backhaul de 5 GHz
Certificación de banda completa con DFS
El AF-5XHD cubre todo el espectro de 5 GHz sin licencia e incluye la aprobación DFS. Cualquier persona de todo el mundo puede desplegar y operar el AF-5XHD en el rango de 5 GHz prácticamente en cualquier lugar que ellos elijan (sujeto a las regulaciones locales del país).
Funcionamiento óptimo en bandas sin licencia La
flexibilidad del ancho de canal (10/20/30/40/50/60/80/100 MHz) permite configuraciones de frecuencia de canal TX y RX independientes en cualquier lugar dentro de la banda de radio para evitar la interferencia local, y los centros de canal son seleccionables en incrementos de 1 MHz. También tiene la capacidad de programar diferentes ciclos de trabajo de enlace ascendente y enlace descendente para soportar requisitos de tráfico asimétricos.
Latencia ultra baja con tecnología HDD
El AF-5XHD está diseñado para proporcionar un alto rendimiento de TDD y está diseñado con la tecnología híbrida de Duplexing de división (HDD). En un enlace de retroceso, dos radios AF-5XHD usan tecnología HDD pendiente de patente para calcular el retardo de propagación y saber cuándo cada radio puede transmitir y recibir, por lo que envían paquetes en sincronización precisa. Latencia de transmisión de paquetes prácticamente se elimina
Co-Ubicación
La coubicación es vital en muchos escenarios. Por ejemplo, un WISP puede tener un espacio de torre limitado, por lo que debe ubicar conjuntamente a todos los equipos dentro de esa huella asignada.
Sincronización GPS
La sincronización precisa del cuadro de GPS libera al AF-5XHD de la interferencia para una mejor capacidad de ubicación conjunta. El GPS permite la concurrencia de tramas TX y RX, para que pueda ubicar conjuntamente las radios AF-5XHD y mejorar el rendimiento general de sus enlaces de red de retorno.
Salida de potencia limpia
Al utilizar la compensación digital de pre-distorsión y el procesamiento multi-IFFT, el innovador diseño de RF brinda una salida de potencia ultra-limpia que mejora la inmunidad al ruido y el rendimiento de uso compartido. Esto reduce el impacto potencial en el entorno de ruido de RF y permite el uso de modulación de orden superior, como 1024QAM.



Ubiquiti Networks airFiber AF-5XHD 5 GHz Carrier Backhaul Radio with LTU Technology



Ubiquiti Networks AirFiber Specs

RF Connectors 2 x RP-SMA weatherproof (CH0, CH1)
1 x SMA weatherproof (GPS)
GPS Antenna External, magnetic base
Power Supply 24 V, 1 A Gigabit PoE adapter (included)
Power Method Passive Power over Ethernet
Pins 1, 2, 4, 5 (+) and Pins 7, 8, 3, 6 (-)
Power Consumption 6 to 12 W
Voltage Range 18 to 54 VDC
Mounting airFiber X mount (rocket mount compatible)
GPS pole mount (included)
Operating Temperature -40 to 131°F / -40 to 55°C
Weatherproofing IP67
Certifications CE, FCC, IC
Networking Interface Data Port: 1 x 10/100/1000 Ethernet port
Management Port: 1 x 10/100/1000 Ethernet port
Bluetooth v4.0
Processor airFiber LTU IC
Throughput 1.34 Gb/s
Range 62 mi / 100 km
Packets per Second 2+ million
Latency 1.5 to 3.5 ms
Encryption AES-256
OS airOS LTU
Wireless Modes Master/slave
Radio Frequency Range: 4.8 to 6.2 GHz (dependent on regulatory region)
Max. Conducted TX Power: 29 dBm (dependent on regulatory region)
Frequency Accuracy: <2 ppm
Channel Bandwidth: 10/20/30/40/50/60/80/100 MHz selectable
Programmable uplink and downlink duty cycles
Suggested Max. TX Power 10x: 19 to 20 dBm
8x: 21 to 22 dBm
6x: 23 to 24 dBm
4x: 29 dBm
2x: 29 dBm
1x: 29 dBm
Dimensions 8.82 x 3.23 x 1.89" / 224 x 82 x 48 mm
Weight 12.3 oz / 0.35 kg
Packaging Info
Package Weight 2.35 lb
Box Dimensions (LxWxH) 10.5 x 10.2 x 2.7"
