GreySand | 4372-9595-Firewall Huawei USG6510E AC Host 10*GE RJ45+2*GE SFP,1*Adapter

Firewall Huawei USG6510E AC Host 10GE RJ45+2GE SFP,1*Adapter

HUAWEI Industrial Network Firewall USG6510E-AC - ownerskey

Descripción	Número de pieza	Modelo	Primera versión compatible
Host de CA USG6510E (10 GE RJ45 + 2 GE SFP, 1 adaptador)	02352PQH	USG6510E-AC	V600R007C00
Host de CA USG6510E (10 GE RJ45 + 2 GE SFP, 1 adaptador)	02352PQH-001	USG6510E-AC	V600R007C20SPC300
USG6510E Host de CA (10 GE RJ45 + 2 GE SFP, 1 adaptador)	02352PQH-002	USG6510E-AC	V600R007C20SPC600

Apariencia

El puerto USB estándar de los modelos anteriores es USB 3.0 y el de los modelos posteriores es USB 2.0. En este documento se utiliza como ejemplo un modelo con un puerto USB 3.0.

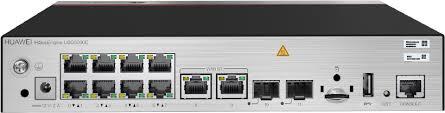

Figura 3-1 Aspecto del USG6510E (vista frontal)

Figura 3-2 Aspecto del USG6510E (vista posterior)

Componentes

Figura 3-3 Componentes del USG6510E

1. Área de indicadores	2. Identificación de la serie del producto	3. Terminal de tierra de protección	4. Área de interfaz fija	5. Etiqueta MAC
6. Etiqueta SN	-	-	-	-

Tabla 3-2 Funciones de los componentes

Nombre	Descripción
Área indicadora	Proporciona varios indicadores para mostrar el estado de funcionamiento del dispositivo en tiempo real.
Identificación de la serie del producto	Indica la serie de producto del dispositivo. Para obtener más información sobre el modelo del producto, consulte la placa de identificación en la parte inferior del dispositivo.
Terminal de tierra de protección	Conecta el terminal M4 OT de un cable PGND al gabinete o a la barra de tierra en la sala de equipos.
Área de interfaz fija	Proporciona orificio para clip y receptáculo de alimentación. Proporciona puertos de servicio, puertos USB, puertos de consola y puertos de administración fuera de banda para la configuración y el mantenimiento del dispositivo. Alberga una tarjeta Micro SD para almacenar registros e informes.
Etiqueta MAC	Identifica de forma única la dirección MAC del dispositivo, que es necesaria durante la configuración de reenvío de red.
Etiqueta SN	Identifica de forma única el dispositivo, que debe proporcionarse al personal de soporte técnico local para solicitar una licencia.

Indicadores y botones

Figura 3-4 Indicadores y botones en el USG6510E

1. Indicadores PWR, SYS, USB, CLOUD y MicroSD

2. Indicador ACT del puerto eléctrico GE

3. Indicador LINK del puerto eléctrico GE

4. Indicador de puerto óptico

5. Botón RST

Tabla 3-3 Indicadores del USG6510E

Serigrafía	Nombre	Color	Estado	Descripción
PWR	Indicador de encendido	Verde	Mantente firme	El módulo de potencia está funcionando correctamente.
PWR	Indicador de encendido	-	Apagado	El módulo de alimentación está defectuoso o el dispositivo no está encendido.
SISTEMA	Indicador SYS	Verde	Mantente firme	El sistema se está encendiendo o reiniciando.
		Verde	Parpadea una vez cada 2 segundos (0,5 Hz).	El sistema está funcionando normalmente.
		Verde	Parpadea cuatro veces por segundo (4 Hz)	El sistema se está iniciando.
		Rojo	Mantente firme	Se produce un fallo en el sistema.
		-	Apagado	El sistema no está funcionando.
USB	Indicador USB	Verde	Mantente firme	Se ha completado la implementación basada en USB.
		Verde	Parpadea cuatro veces por segundo (4 Hz)	El sistema está leyendo datos de la unidad flash USB.
		Rojo	Mantente firme	La implementación basada en USB falla.
		-	Apagado	La implementación basada en USB está deshabilitada (estado predeterminado).
NUBE	Indicador de NUBE	Verde	Mantente firme	Conectado a la plataforma de gestión en la nube.
		Verde	Parpadea cuatro veces por segundo (4 Hz)	Conectarse a la plataforma de gestión de la nube, transmitir o recibir datos.
		-	Apagado	El dispositivo no está conectado a la plataforma de gestión de la nube.
MicroSD	Indicador de micro SD	Verde	Mantente firme	La tarjeta micro SD está presente.
MicroSD	Indicador de micro SD	-	Apagado	No se detecta la tarjeta micro SD.
-	Indicador ACT del puerto eléctrico de GE	Amarillo	Parpadeo (12 Hz)	El puerto está enviando o recibiendo datos.
-	Indicador ACT del puerto eléctrico de GE	-	Apagado	El puerto no está enviando ni recibiendo datos.
-	Indicador LINK de los puertos eléctricos de GE	Verde	Mantente firme	El enlace del puerto está conectado.
-	Indicador LINK de los puertos eléctricos de GE	-	Apagado	No se establece ningún enlace en el puerto.
-	Indicador de puerto óptico	Verde	Mantente firme	El enlace del puerto está conectado.
		Verde	Parpadeo (12 Hz)	El puerto está enviando o recibiendo datos.
		-	Apagado	No se establece ningún enlace en el puerto.

Tabla 3-4 Botones del USG6510E

Serigrafía	Nombre	Descripción
Primera vez	Botón RST	Cuando el dispositivo esté funcionando correctamente, puede presionar el botón RST para reiniciarlo. Se recomienda guardar la configuración actual antes de presionar el botón RST. Este botón también se puede utilizar para restablecer la configuración predeterminada con un solo clic. Si mantiene presionado el botón RST durante 5 segundos y luego lo suelta, el dispositivo restablecerá su configuración predeterminada y se reiniciará. NOTA: Si es necesario, puede ejecutar el comando factory-configuration prohibit en la vista del sistema para deshabilitar la función de restauración de la configuración de fábrica manteniendo presionado el botón RST. Para habilitar esta función nuevamente, ejecute el comando undo factory-configuration prohibit.

Serigrafía

Nombre

Descripción

Primera vez

Botón RST

Cuando el dispositivo esté funcionando correctamente, puede presionar el botón RST para reiniciarlo. Se recomienda guardar la configuración actual antes de presionar el botón RST.

Este botón también se puede utilizar para restablecer la configuración predeterminada con un solo clic. Si mantiene presionado el botón RST durante 5 segundos y luego lo suelta, el dispositivo restablecerá su configuración predeterminada y se reiniciará.

NOTA:

Si es necesario, puede ejecutar el comando factory-configuration prohibit en la vista del sistema para deshabilitar la función de restauración de la configuración de fábrica manteniendo presionado el botón RST. Para habilitar esta función nuevamente, ejecute el comando undo factory-configuration prohibit.

Puertos

Figura 3-5 Puertos en el USG6510E

1. Orificio para el clip	2. Toma de corriente	3. Puerto eléctrico GE	4. Puerto WAN	5. Puerto óptico GE
6. Ranura para tarjeta micro SD	7. Puerto USB NOTA: Modelos entregados anteriormente: USB 3.0 Modelos entregados posteriormente: USB 2.0	8. Puerto de consola	-	-

Tabla 3-5 Puertos en el USG6510E

Puerto	Tipo de conector	Descripción	Componentes disponibles
Agujero de clip	-	El orificio se utiliza para instalar el clip del cable de alimentación, que se utiliza para unir y fijar el cable de alimentación.	Clip de cable de alimentación
Receptáculo de energía	-	El receptáculo se conecta al enchufe del diapasón del adaptador de corriente.	Adaptador de corriente de 36 W (02220947) Adaptador de corriente de 36 W (02221468)
Puertos eléctricos GE (0 a 7)	RJ45	8 puertos eléctricos Ethernet con detección automática 10/100/1000M, numerados desde GigabitEthernet 0/0/0 hasta GigabitEthernet 0/0/7. GigabitEthernet 0/0/0 es un puerto de administración en banda y su dirección IP predeterminada es 192.168.0.1. Una vez que este puerto esté conectado a su PC a través de cables Ethernet, puede iniciar sesión en el dispositivo mediante Telnet, STelnet o la interfaz de usuario web para configurar o administrar el dispositivo. NOTA: Las puntas de flecha indican la posición de los puertos. Una punta de flecha hacia abajo indica un puerto en la parte inferior y una punta de flecha hacia arriba indica un puerto en la parte superior.	Cable Ethernet
Puertos WAN (8 a 9)	RJ45	2 puertos eléctricos Ethernet con detección automática 10/100/1000M, numerados desde GigabitEthernet 0/0/8 hasta GigabitEthernet 0/0/9. El dispositivo está conectado a la WAN o a la plataforma de gestión en la nube mediante un cable Ethernet.	Cable Ethernet
Puerto óptico GE (10 a 11)	SFP	2 puertos ópticos Ethernet de GE, numerados de GigabitEthernet 0/0/10 a GigabitEthernet 0/0/11. Compatibles con puertos ópticos Ethernet de GE.	Módulos ópticos SFP de 100 Mbps Módulos de cobre SFP de 1 Gbps Módulos ópticos eSFP de 1 Gbps NOTA: En V600R007C20SPC500 y versiones posteriores, los puertos ópticos GE admiten módulos ópticos SFP de 100 Mbps.
Ranura para tarjeta micro SD	Micro SD	La ranura para tarjeta micro SD le permite insertar una tarjeta micro SD para registrar registros e informes en tiempo real. La tarjeta micro SD es opcional. Puede comprar una de Huawei si es necesario. Se recomienda instalar una placa antirrobo entregada con el dispositivo para proteger la tarjeta micro SD.	SDSDQAE-064G (código BOM: 06010308, capacidad: 64 GB, dimensiones (alto x ancho x profundidad): 1 mm x 15,00 mm x 11,00 mm/0,04 pulg. x 0,59 pulg. x 0,43 pulg.)
Puerto USB	USB tipo A	El puerto USB permite insertar una unidad flash USB para actualizar el software del sistema. Para obtener más información sobre las actualizaciones mediante unidades flash USB, consulte la Guía de actualización que se entrega con el dispositivo.	Unidad flash USB
Puerto de consola	RJ45	Los puertos de consola le permiten conectar localmente una PC al dispositivo. Puede utilizar un cable de consola para conectar el puerto de consola (RJ45) del dispositivo al puerto COM de su PC y utilizar un programa de terminal de puerto serie en su PC para acceder, configurar y administrar el dispositivo.	Cable de consola

Sistema de suministro de energía

Entrega anticipada: El dispositivo no tiene módulos de alimentación integrados y utiliza un adaptador de corriente de 36 W (02220947) o un adaptador de corriente de 36 W (02221468) para la alimentación.
Entrega posterior: El dispositivo no tiene módulos de alimentación integrados y utiliza un adaptador de corriente de 36 W (02221468) para la alimentación.

Sistema de disipación de calor

El dispositivo no tiene ventiladores y utiliza disipación de calor natural.

Especificaciones técnicas

Tabla 3-6 Especificaciones técnicas del USG6510E

Artículo	Especificación
Tipo de instalación	Estante Banco de trabajo Contra la pared
Norma de instalación de gabinetes	Armario con una profundidad de 300 mm o más
Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)]	Dimensiones típicas (la profundidad excluye las partes que sobresalen del cuerpo): 43,6 mm x 250 mm x 210 mm (1,72 pulg. x 9,84 pulg. x 8,27 pulg.) Dimensiones máximas (la profundidad es la distancia desde los puertos del panel trasero hasta el panel frontal): 43,6 mm x 250 mm x 220 mm (1,72 pulg. x 9,84 pulg. x 8,66 pulg.)
Dimensiones con embalaje (alto x ancho x profundidad) [mm (pulg.)]	110 mm x 465 mm x 335 mm (4,33 pulgadas x 18,31 pulgadas x 13,19 pulgadas)
Altura del chasis [U]	1 unidad
Peso con embalaje [kg(lb)]	2,3 kg (5,07 libras)
Peso sin embalaje [kg(lb)]	1,57 kg (3,46 libras)
UPC	1 CPU, 4 núcleos/CPU, hasta 1,2 GHz
Memoria	Memoria DDR4 ECC de 1 GB
Flash NOR	USG6510E-AC (02352PQH): 32 MB USG6510E-AC (02352PQH-001): 64 MB USG6510E-AC (02352PQH-002): 64 MB
Memoria flash NAND	1 GB
Disco duro	Opcional. Compre una tarjeta micro SD de 64 GB de Huawei según sea necesario.
Puerto de consola	RJ45
Puerto de gestión de Eth	RJ45
Consumo de energía típico [W]	USG6510E-AC (02352PQH): 16,37 W USG6510E-AC (02352PQH-001): 16,37 W USG6510E-AC (02352PQH-002): 16,4 W
Disipación de calor típica [BTU/hora]	USG6510E-AC (02352PQH): - USG6510E-AC (02352PQH-001): - USG6510E-AC (02352PQH-002): 55,96 BTU/hora
Consumo máximo de energía [W]	21,6W
Disipación máxima de calor [BTU/hora]	73,7 BTU/hora
MTBF [años]	57,29 años
MTTR [horas]	2 horas
Disponibilidad	0,999996
Modo de suministro de energía	Adaptador de corriente externo
Número de módulos de potencia	1
Tensión de entrada nominal [V]	100 V a 240 V, 50 Hz/60 Hz
Rango de voltaje de entrada [V]	90 V a 264 V, 47 Hz a 63 Hz
Corriente máxima de entrada [A]	Módulo de potencia de 1 A
Potencia de salida nominal [W]	36 W/12 V
Potencia máxima de salida [W]	Módulo de potencia de 36 W
Tipos de ventiladores	Ninguno
Número de módulos de ventiladores	0
Modo de disipación de calor	No tiene ventilador y utiliza refrigeración natural.
Temperatura de funcionamiento a largo plazo [°C(°F)]	0°C a 45°C
Temperatura de almacenamiento [°C(°F)]	-40°C a 70°C
Humedad relativa de funcionamiento a largo plazo [RH]	5 % HR a 95 % HR, sin condensación
Humedad relativa de almacenamiento [RH]	5 % HR a 95 % HR, sin condensación
Altitud de operación a largo plazo [m(ft.)]	0 m a 5000 m
Altitud de almacenamiento [m(ft.)]	0 m a 5000 m

El ancho no incluye el tamaño de las orejas de montaje.
La altura es 1U (1U = 1,75 pulgadas, o aproximadamente 44,45 mm), que es una unidad de altura definida en las normas 60297 de la Comisión Electrotécnica Internacional (IEC).
La temperatura y la humedad se miden a 1,5 m sobre el suelo y a 0,4 m delante del rack cuando no existe ninguna placa de protección antes o después del rack.
