Router Huawei AR6121E, 2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB 2.0, 2*SIC



Router Huawei AR6121E, 2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB 2.0, 2*SIC



NetEngine AR6100 Series Enterprise Routers - Huawei Enterprise

Artículo Detalles
Descripción AR6121E, WAN combinada de 2*GE, WAN de 1*10GE(SFP+), LAN de 8*GE, LAN combinada de 1*GE, 2*USB 2.0, 2*SIC
Número de pieza 02353TBH-001
Modelo AR6121E
Primera versión compatible V300R022C00
Versión de parche compatible

Si desea degradar un dispositivo que ejecuta V300R022C10SPC100 o una versión posterior a V300R019C10SPC600, V300R019C13SPC200 o V300R021C00SPC200 después de la actualización del componente, primero degrade el dispositivo a V300R022C00SPC100.

Si desea degradar un dispositivo a una versión anterior a V300R022C00SPC100 después de la actualización del componente, configure el parche para el próximo inicio en el parche de inicio de la versión de destino o en un parche posterior. (El parche de inicio de V300R019C10SPC600 es V300R019SPH380; el parche de inicio de V300R019C13SPC200 es V300R019SPH380; el parche de inicio de V300R021C00SPC200 es V300R021SPH180).

Observaciones Al configurar las tarjetas, asegúrese de que la potencia total de las tarjetas configuradas no exceda los 37 W o comuníquese con los ingenieros de soporte técnico para obtener más sugerencias.

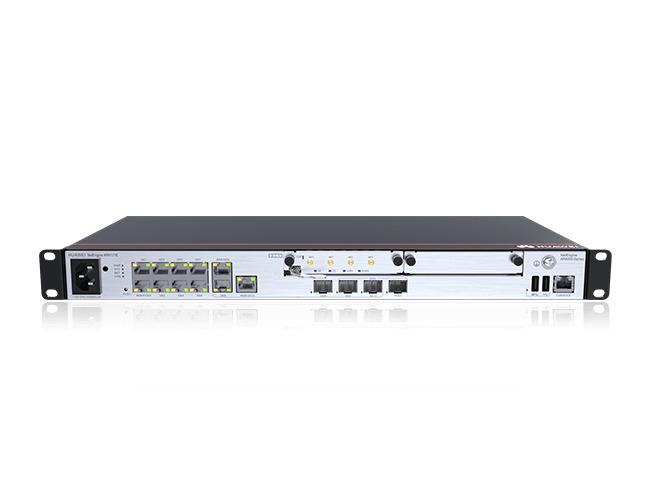

Apariencia

Figura 3-161 Aspecto del AR6121E

Componentes

Figura 3-162 Componentes del AR6121E

1. Serigrafía del modelo del producto

2. Interfaces LAN: ocho interfaces eléctricas GE

3. Interfaces WAN: dos interfaces combinadas GE

4. Dos ranuras SIC

5. Punto de tierra

6. Toma de corriente CA

7. Conector para correa de bloqueo del cable de alimentación

NOTA:

Inserte una correa de bloqueo del cable de alimentación en este conector para asegurar el cable de alimentación.

8. Botón RESET

NOTA:
Este botón se utiliza para reiniciar el enrutador.
  • En un escenario de configuración vacía, asegúrese de que el enrutador no tenga entrada de puerto de consola ni enrutadores de inicio de sesión de usuario. Si mantiene presionado el botón Restablecer durante al menos 5 segundos, accederá al centro de consultas de registro de dispositivos Huawei y obtendrá la dirección de la plataforma de administración en la nube de los enrutadores para la implementación plug-and-play.
  • En el escenario configurado, mantenga presionado el botón durante al menos 5 segundos para restaurar la configuración de fábrica.
  • Para reiniciar el enrutador, mantenga presionado el botón durante menos de 5 segundos.
Si se reinicia el enrutador, se interrumpirán los servicios. Tenga cuidado al presionar este botón.

Si es necesario, puede ejecutar el comando factory-configuration prohibit en la vista del sistema para deshabilitar la función de restauración de la configuración de fábrica manteniendo presionado el botón RESET. Para habilitar esta función nuevamente, ejecute el comando undo factory-configuration prohibit .

9. Interfaces LAN: Interfaz combinada GE

10. Interfaz WAN: una interfaz óptica 10GE

11. Interfaz USB 2.0 (host)

12. Interfaz USB 2.0 (host)

13. Interfaz de consola

-

-

Disposición de la ranura

Figura 3-163 Disposición de las ranuras del AR6121E
Tabla 3-300 Ranuras en el AR6121E
Tipo de ranura Identificación de la ranura Dirección de la ranura Observaciones
Ranura SIC 1 Transverso La ranura 1 y la ranura 2 se combinan en la nueva ranura 2 (WSIC).
Ranura SIC 2 Transverso La ranura 1 y la ranura 2 se combinan en la nueva ranura 2 (WSIC).

Puertos

Tabla 3-301 Puertos en el AR6121E
Puerto Tipo de conector Descripción Componentes disponibles
Interfaz de consola RJ45

La interfaz de la consola se puede conectar a un terminal de operación para la configuración en el sitio.

  • Cumplimiento de normas: RS232
  • Modo de funcionamiento: Receptor/transmisor asíncrono universal dúplex (UART)
  • Tipo de equipo de datos: Equipo de terminación de circuito de datos (DCE)

Cable de consola

Interfaces LAN: ocho interfaces eléctricas de GE RJ45

Una interfaz eléctrica GE (con detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.

  • Cumplimiento de estándares: IEEE802.3, IEEE802.3u y IEEE802.3ab
  • Modo de funcionamiento: dúplex completo (detección automática de 10/100/1000 Mbit/s)
  • Distancia máxima: 100 m
NOTA:

GE0 es una interfaz de administración y se utiliza para la administración basada en web y la implementación basada en correo electrónico.

Todas las interfaces GE del lado LAN se pueden configurar como interfaces del lado WAN.

Cable Ethernet

Interfaces LAN: Interfaz combinada GE

Interfaz eléctrica de GE: RJ45

Puerto óptico GE: LC/PC

Una interfaz combinada de GE consta de una interfaz Ethernet óptica y una interfaz Ethernet eléctrica en el panel. Las dos interfaces tienen solo una interfaz de reenvío interna. Las interfaces eléctricas y ópticas están multiplexadas y solo una de ellas puede funcionar a la vez. Cuando una de las interfaces Ethernet está funcionando, la otra interfaz se apaga.

  • La interfaz eléctrica de GE (detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.
  • La interfaz óptica GE (detección automática de 100/1000 Mbit/s) transmite y recibe servicios a 100 Mbit/s o 1000 Mbit/s.
NOTA:

De forma predeterminada, una interfaz combinada funciona en modo automático y funciona automáticamente como una interfaz óptica o eléctrica.

GE8 es el puerto de red de administración de BootROM en un dispositivo y se utiliza para actualizar el software del dispositivo a través del menú BootROM.

  • Puerto eléctrico GE: cable Ethernet
  • Interfaz óptica GE: módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos FE SFP y eSFP

Módulos ópticos eSFP de GE

Módulos ópticos GPON y EPON (disponibles en V300R023C00 y versiones posteriores)

Módulos de cobre SFP de GE (disponibles en V300R023C00 y versiones posteriores)

Interfaces WAN: dos interfaces combinadas GE

Interfaz eléctrica de GE: RJ45

Puerto óptico GE: LC/PC

Una interfaz combinada de GE consta de una interfaz Ethernet óptica y una interfaz Ethernet eléctrica en el panel. Las dos interfaces tienen solo una interfaz de reenvío interna. Las interfaces eléctricas y ópticas están multiplexadas y solo una de ellas puede funcionar a la vez. Cuando una de las interfaces Ethernet está funcionando, la otra interfaz se apaga.

  • La interfaz eléctrica de GE (detección automática de 10/100/1000 Mbit/s) transmite y recibe servicios a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.
  • La interfaz óptica GE (detección automática de 100/1000 Mbit/s) transmite y recibe servicios a 100 Mbit/s o 1000 Mbit/s.
NOTA:

De forma predeterminada, una interfaz combinada funciona en modo automático y funciona automáticamente como una interfaz óptica o eléctrica.

  • Puerto eléctrico GE: cable Ethernet
  • Interfaz óptica GE: módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos FE SFP y eSFP

Módulos ópticos eSFP de GE

Módulos ópticos GPON y EPON (disponibles en V300R023C00 y versiones posteriores)

Módulos de cobre SFP de GE (disponibles en V300R023C00 y versiones posteriores)

Interfaz WAN: una interfaz óptica 10GE LC/PC

Las interfaces ópticas 10GE (detección automática de 1/10 Gbit/s) pueden funcionar en modo GE y pueden transmitir y recibir tráfico de servicio a 1 Gbit/s o 10 Gbit/s.

  • Atributos de la interfaz óptica: Los atributos de la interfaz óptica varían según el módulo óptico utilizado.
  • Cumplimiento de estándares: IEEE 802.3ae

Módulo óptico

Se admiten los siguientes módulos ópticos:

Módulos ópticos eSFP de GE

Módulos ópticos SFP+ 10GE

Módulos ópticos GPON y EPON (disponibles en V300R023C00 y versiones posteriores)

Módulos de cobre SFP de GE (disponibles en V300R023C00 y versiones posteriores)

Módulos de cobre SFP+ 10GE (disponibles en V300R023C10 y versiones posteriores)

Puertos USB 2.0 (Host): dos puertos USB 2.0 USB 2.0 tipo A

Una interfaz USB 2.0 proporciona velocidades de carga y descarga de hasta 480 Mbit/s.

  • Cumplimiento de estándares: USB 2.0
  • Modo de funcionamiento: Host

Unidad flash USB compatible con USB 2.0

Indicadores y botones

Figura 3-164 Indicadores y botones en el AR6121E

1. De arriba a abajo:

  • Indicador PWR
  • Indicador SYS
  • Indicador iNET
  • Indicador CTRL

2. Indicadores de interfaz eléctrica de GE (LAN)

3. Indicadores de interfaz eléctrica de GE (WAN)

4. Indicador de interfaz óptica GE (LAN)

5. Indicador de interfaz óptica GE (WAN)

6. Indicador de interfaz óptica 10GE (WAN)

7. Indicador ACT (USB)

-

-

Tabla 3-302 Indicadores del AR6121E
Serigrafía Nombre Color Estado Descripción
PWR Indicador PWR Verde Mantente firme El dispositivo se alimenta normalmente a través del módulo de alimentación incorporado.
- Apagado El dispositivo no está encendido.
SISTEMA Indicador SYS Verde Parpadeo lento El sistema está funcionando correctamente.
Verde Parpadeo rápido El sistema se está encendiendo o reiniciando.
Rojo Mantente firme Se ha producido un fallo que afecta a los servicios. El fallo no se puede corregir automáticamente y requiere intervención manual.
- Apagado El software del sistema no se está ejecutando o se está reiniciando.
red interna Indicador iNET Verde Mantente firme Se ha establecido el servicio de red.
- Apagado El servicio de red no está disponible.
CONTROL Indicador CTRL Verde Mantente firme El dispositivo se ha conectado al controlador.
- Apagado El dispositivo no está conectado al controlador.
- Indicadores de interfaz eléctrica de GE (LAN) Verde Mantente firme Se ha establecido un enlace.
Verde Apagado No se establece ningún vínculo.
Amarillo Parpadeo Se están transmitiendo o recibiendo datos.
Amarillo Apagado No se están transmitiendo ni recibiendo datos.
- Indicadores de interfaz eléctrica de GE (WAN) Verde Mantente firme Se ha establecido un enlace.
Verde Apagado No se establece ningún vínculo.
Amarillo Parpadeo Se están transmitiendo o recibiendo datos.
Amarillo Apagado No se están transmitiendo ni recibiendo datos.
- Indicador de interfaz óptica GE (LAN) Verde Mantente firme Se ha establecido un enlace.
Verde Parpadeo Se están transmitiendo o recibiendo datos.
- Apagado No se establece ningún vínculo.
- Indicador de interfaz óptica GE (WAN) Verde Mantente firme Se ha establecido un enlace.
Verde Parpadeo Se están transmitiendo o recibiendo datos.
- Apagado No se establece ningún vínculo.
- Indicador de interfaz óptica 10GE (WAN) Verde Mantente firme Se ha establecido un enlace.
Verde Parpadeo Se están transmitiendo o recibiendo datos.
- Apagado No se establece ningún vínculo.
- Indicadores ACT (USB) Verde Mantente firme El sistema se ha actualizado o configurado mediante una unidad flash USB.
Verde Parpadeo El sistema se está actualizando o configurando mediante una unidad flash USB.
Rojo Mantente firme El sistema no se puede actualizar ni configurar mediante una unidad flash USB.
- Apagado No hay ninguna unidad flash USB conectada, la interfaz USB ha fallado o el indicador ha fallado.
Tabla 3-303 Botones del AR6121E
Serigrafía Nombre Descripción
REINICIAR Botón RESET

Este botón se utiliza para reiniciar el enrutador.

  • Para restaurar la configuración de fábrica, mantenga presionado el botón durante al menos 5 segundos.
  • Para reiniciar el enrutador, mantenga presionado el botón durante menos de 5 segundos.

Si se reinicia el enrutador, se interrumpirán los servicios. Tenga cuidado al presionar este botón.

Especificaciones técnicas

Tabla 3-304 Especificaciones técnicas del AR6121E
Artículo Especificación
Tipo de instalación
  • Estante
  • Banco de trabajo
  • Contra la pared
Altura del chasis [U] 1 unidad
Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)]
  • Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 44,4 mm x 442,0 mm x 220,4 mm (1,75 pulg. x 17,4 pulg. x 8,68 pulg.)
  • Dimensiones máximas (la profundidad es la distancia desde los puertos en el panel frontal hasta el mango en el panel trasero): 44,4 mm x 442,0 mm x 225,2 mm (1,75 pulg. x 17,4 pulg. x 8,87 pulg.)
Dimensiones con embalaje (alto x ancho x profundidad) [mm (pulg.)] 90 mm x 390 mm x 570 mm (3,54 pulgadas x 15,35 pulgadas x 22,44 pulgadas)
Peso con embalaje [kg(lb)] 4,6 kg (10,12 libras)
Peso sin embalaje [kg(lb)] 3,2 kg (7,04 libras)
UPC 1,4 GHz, 4 núcleos
Memoria 4 GB
Memoria flash NAND 1 GB
Puerto de consola RJ45
RTC Apoyado
Puertos LAN 8 x GE eléctricos, 1 x GE combinado
Puertos WAN 1 x 10GE SFP+, 2 x GE combinados
Número de ranuras de la placa de servicio 2
Ranuras MIC (predeterminadas/máximas) 0/0
Ranuras SIC (predeterminadas/máximas) 2/2
Ranuras WSIC (predeterminadas/máximas) 0/1
Ranuras XSIC (predeterminadas/máximas) 0/0
MPU redundantes No soportado
Entrada RPS No soportado
PoE No soportado
Clasificación IP IP20
MTBF [años] 30,05 años
MTTR [horas] 2 horas
Disponibilidad 0,9999924012
Consumo de energía típico [W] 28W
Consumo máximo de energía [W] 33 vatios
Modo de suministro de energía Aire acondicionado incorporado
Número de módulos de potencia 1
Tensión de entrada nominal [V] 100 V a 240 V, 50 Hz/60 Hz
Rango de voltaje de entrada [V] 90 V a 264 V, 47 Hz a 63 Hz
Corriente máxima de entrada [A] 2 A
Potencia máxima de salida [W] 70W
Fuente de alimentación redundante No soportado
Tipos de ventiladores Incorporado
Número de módulos de ventiladores 1
Modo de disipación de calor Refrigeración por aire
Flujo de aire Flujo de aire de izquierda a derecha
Ruido a temperatura normal (potencia acústica) [dB(A)] 52,3 dB(A)
Temperatura de funcionamiento a largo plazo [°C(°F)]

0 °C a 45 °C (32 °F a 113 °F)

NOTA:

Cuando la altitud es de 1800 a 5000 m (5906 a 16404 pies), la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F) cada vez que la altitud aumenta en 220 m (722 pies).

Humedad relativa de funcionamiento a largo plazo [RH] 5 % HR a 95 % HR, sin condensación
Altitud de operación a largo plazo [m(ft.)] < 5000 m (16404,2 pies)
Temperatura de almacenamiento [°C(°F)] -40 °C a +70 °C (-40 °F a +158 °F)
Alarma de sobretemperatura Apoyado
