Sencillez en su máxima expresión

· Interruptores plug-and-play que funcionan junto con los puntos de acceso instantáneos de inmediato

· Aplicación móvil para configurar, monitorear y administrar fácilmente su red

Seguridad en la que puede confiar

· Proteja su red del acceso no autorizado con IEEE 802.1X y VLAN

· La denegación de servicio automática (DOS) monitorea y protege la red contra ataques maliciosos

Te tenemos cubierto

· Sin tarifas de suscripción o licencias adicionales

· Soporte y garantía limitada de por vida líder en la industria.

El instante en diferenciadores

Fácil configuración y administración

La aplicación móvil Aruba Instant On le permite configurar, administrar y monitorear interruptores y puntos de acceso Instant On directamente desde su teléfono. Dentro de la aplicación, obtienes instrucciones guiadas paso a paso para instalar dispositivos Instant On para que tu red esté en funcionamiento rápidamente, sin necesidad de conocimientos técnicos. Y el acceso basado en la nube le permite acceder a la red desde cualquier lugar y en cualquier momento.

Diseño estético no intrusivo

Los conmutadores Aruba Instant On están diseñados para complementar el aspecto elegante y limpio de los puntos de acceso Instant On y para integrarse discretamente en el entorno de su sitio. Los modelos de 8 puertos, así como los modelos sin PoE + de 24 y 48 puertos, no tienen ventilador, lo que los hace ideales para implementaciones de oficina silenciosas.

Alto rendimiento con opciones flexibles

La serie consta de cuatro (4) conmutadores PoE (PoE +) de clase 4 y tres (3) conmutadores no POE, incluidos conmutadores Gigabit Ethernet de 8, 24 y 48 puertos. Los dos (2) puertos de fibra SFP 1G dedicados en los modelos de 8 puertos y los cuatro (4) puertos de fibra SFP + 1G / 10G dedicados en los modelos de 24/48 puertos garantizan un alto rendimiento y eliminan los cuellos de botella del tráfico en la red. Las funciones personalizables incluyen funciones básicas de Capa 2 como VLAN y agregación de enlaces, así como funciones avanzadas como enrutamiento estático IPv4 de Capa 3, ACL, protocolos de árbol de expansión y modo de host IPv6.

Experiencia de usuario optimizada

La aplicación móvil Aruba Instant On proporciona flujos de trabajo comunes para conmutadores y puntos de acceso Instant On, lo que facilita la configuración, el monitoreo y la administración de su red de forma remota sin la necesidad de hardware adicional como claves en la nube o VPN. También puede actualizar el firmware en sus dispositivos Instant On directamente desde la nube cuando lo desee, desde cualquier lugar.

Inventario del sitio

La función de inventario del sitio en la aplicación móvil Instant On le muestra todos los interruptores y puntos de acceso en una sola pantalla, lo que le permite identificar rápidamente los dispositivos que no funcionan y solucionar los problemas en consecuencia.

Gestión de múltiples sitios

La interfaz web alojada en la nube y la aplicación móvil facilitan la administración de múltiples sitios, múltiples redes, implementaciones distribuidas e implementaciones de múltiples inquilinos. Cada sitio está lógicamente separado y tiene su propia configuración, estadísticas, portal de invitados y privilegios de administración de lectura / escritura.

Seguridad incorporada

Las funciones de seguridad integradas protegen su red de amenazas externas al bloquear los ataques de malware y mantener a los usuarios no autorizados fuera de la red. El tráfico de red se puede filtrar y restringir el acceso según la dirección MAC e IP.

Sin cuotas escondidas

Todas las funciones están incluidas en el precio del hardware; no hay cuotas recurrentes de suscripción o licencia. También se incluyen soporte de nivel experto y garantía limitada de por vida líder en la industria, junto con soporte por chat durante la vida útil del producto.

administración

Gestión basada en la nube para toda la red

La interfaz web alojada en la nube y la aplicación móvil facilitan la administración de redes con AP y conmutadores Instant On.

Gestión sencilla de GUI web local

Para la gestión de conmutadores individuales, la interfaz gráfica de usuario web intuitiva simplifica la gestión, incluso para usuarios sin conocimientos técnicos.

Admite hasta cinco (5) sesiones HTTP y HTTP Secure (HTTPS).

Actualización de firmware

Proporciona notificación del firmware más reciente con la capacidad de programar la actualización en un momento preferido a través de la aplicación móvil Instant On y el portal web basado en la nube.

Modo de cliente DHCP predeterminado

Permite que el conmutador se conecte directamente a una red, lo que permite la operación plug-and-play. En ausencia de un servidor DHCP en la red, el conmutador vuelve a la dirección estática 192.168.1.1.

Duplicación de puertos

Permite que el tráfico en un puerto o VLAN se envíe simultáneamente a un analizador de red para su monitoreo.

Alertas y registro de eventos

Proporciona información detallada para la identificación y resolución de problemas.

Administración de cuentas

Permite a los administradores agregar, modificar, eliminar y transferir cuentas de administración y contraseñas para un acceso seguro a la solución de administración instantánea en la nube.

LED de localización

Permite a los usuarios configurar el LED del localizador en un interruptor específico para que se encienda, parpadee o se apague; simplifica la resolución de problemas al facilitar la ubicación de un conmutador en particular dentro de un bastidor de conmutadores similares.

Calidad de servicio (QoS)

Priorización del tráfico

Proporciona paquetes sensibles al tiempo (como VoIP y video) con prioridad sobre otro tráfico según la clasificación DSCP o IEEE 802.1p.

Etiquetado IEEE 802.1p / Q VLAN

Entrega datos a los dispositivos según la prioridad y el tipo de tráfico; es compatible con IEEE 802.1Q.

Clase de servicio (CoS)

Establece la prioridad IEEE 802.1p / DSCP para la asignación de cola

(4 colas). Admite cola de prioridad estricta (SP) o cola de operación por turnos ponderada (WRR) Las colas de SP y WRR se pueden configurar en puertos de conmutadores individuales.

QoS basado en clasificador avanzado

Clasifica el tráfico utilizando varios criterios de coincidencia según la información de las capas 2, 3 y 4.

Conmutación de acceso

Conectividad de fibra SFP / SFP +

Proporciona conexiones de fibra para enlaces ascendentes y otras conexiones a distancias más largas que las que puede soportar el cableado de cobre.

Los puertos SFP se suman a los puertos Ethernet de cobre disponibles, lo que proporciona una mayor cantidad total de puertos disponibles. Dos (2) puertos SFP 1G disponibles en modelos de 8 puertos y cuatro (4) puertos SFP + 1G / 10G en modelos de 24- / 48 puertos.

PoE de clase 4 con certificación Ethernet Alliance (PoE +; IEEE 802.3at)

Proporciona hasta 30 W por puerto, lo que permite la compatibilidad con dispositivos compatibles con PoE de clase 4 (es decir, PoE +), como teléfonos IP con video, puntos de acceso inalámbricos y cámaras de seguridad de giro / inclinación / zoom avanzadas, así como cualquier dispositivo IEEE 802.3 de 15,4 W dispositivo final compatible con af; mitiga el costo de cableado y circuitos eléctricos adicionales que de otro modo serían necesarios en implementaciones de teléfonos IP y WLAN.

Configuración de energía Auto-PoE

El conmutador asigna automáticamente la energía requerida a un puerto para un dispositivo PD basado en el Protocolo de descubrimiento de capa de enlace (LLDP).

Asignación de energía PoE

Admite múltiples métodos (LLDP-MED automático, clase de PoE o basado en el uso) para asignar energía PoE para un ahorro de energía más eficiente.

Auto MDI / MDI-X

Se ajusta automáticamente para cables directos o cruzados en todos los puertos 10/100/1000.

Seguridad de la red

Seguridad basada en TPM

Incluye un Trusted Platform Module (TPM) para la generación y el almacenamiento seguros basados ??en hardware de claves criptográficas que se utilizan para una conexión segura al portal en la nube Instant On.

Compatibilidad con VLAN IEEE 802.1Q

Admite hasta 256 VLAN con un rango de ID de VLAN de 2-4093.

Control de acceso IEEE 802.1X

Autenticación de los usuarios de la red por puerto antes de permitir el acceso a la red. La autenticación de puerto incluye VLAN asignada por RADIUS, creación de VLAN dinámica, VLAN invitada o en una VLAN no autenticada.

Protección automática de denegación de servicio

Supervisa los ataques maliciosos y protege la red bloqueando los ataques.

Protección contra tormentas de paquetes

Protege contra tormentas de unidifusión, difusión y multidifusión desconocidas con umbrales definidos por el usuario.

RADIO

El conmutador admite la autenticación RADIUS con la configuración del servidor primario y de respaldo.

Contabilidad RADIUS

Hay disponible un sólido conjunto de atributos y estadísticas para recopilar información del conmutador.

ID de VLAN de administración

Proporciona acceso de gestión seguro a los administradores en la VLAN especificada.

Prevención de Link Flap

Minimiza la interrupción de la red al detectar y deshabilitar automáticamente los puertos que experimentan eventos de flap de enlace.

Rendimiento y eficiencia

Ethernet de bajo consumo energético (EEE)

Cumple con los requisitos del estándar IEEE 802.3az para ahorrar energía durante períodos de baja actividad de datos.

Apagado del puerto automático

El conmutador ahorra energía al apagar automáticamente la energía de los puertos inactivos. La energía se restablece en un puerto cuando se detecta el enlace.

Estado de ahorro de energía

El conmutador proporciona un ahorro de energía acumulativo estimado debido a la habilitación de las características ecológicas de Ethernet.

Refrigeración energéticamente eficiente

Incluye ventiladores de velocidad variable que funcionan solo a la velocidad necesaria para mantener la temperatura de funcionamiento para reducir el exceso de ruido y el consumo de energía.

Operación sin ventilador

Diseño sin ventilador para modelos de 8 puertos, modelos sin PoE de 24 y 48 puertos, lo que hace que los conmutadores sean ideales para implementaciones de oficina.

Funciones de conmutación

Control de flujo IEEE 802.3x

Proporciona un mecanismo de regulación del flujo que se propaga a través de la red para evitar la pérdida de paquetes en un nodo congestionado.

Protocolo de árbol de expansión (STP)

Admite el estándar IEEE 802.1D STP, IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) para una convergencia más rápida y IEEE 802.1s Multiple Spanning Tree Protocol (MSTP en la web local).

Protección de bucle

Si el conmutador detecta un bucle, inhabilita al puerto de origen para que no reenvíe los paquetes de datos que se originan en el conmutador para evitar tormentas de difusión.

Filtrado de BPDU

Descarta los paquetes BPDU cuando STP está habilitado globalmente pero deshabilitado en un puerto específico.

Compatibilidad con tramas gigantes

Admite un tamaño de trama de hasta 9216 bytes para mejorar el rendimiento de grandes transferencias de datos.

Inspección IGMP v1 / v2

Mejora el rendimiento de la red mediante el filtrado de multidifusión, en lugar de inundar el tráfico en todos los puertos.

Agregar un link

Agrupa varios puertos hasta un máximo de ocho (8) puertos por troncal automáticamente utilizando el Protocolo de control de agregación de enlaces (LACP), o manualmente, para formar una conexión de gran ancho de banda a la red troncal que ayuda a prevenir los cuellos de botella en el tráfico. Los modelos de 8 puertos admiten 4 troncales, los modelos de 24 puertos admiten 8 troncales y los modelos de 48 puertos admiten 16 troncales.

LLDP / LLDP-MED (descubrimiento de punto final de medios)

Define una extensión estándar de LLDP que almacena valores para parámetros como QoS y VLAN para la configuración automática de dispositivos de red como teléfonos IP.

Protocolo de resolución de direcciones (ARP)

La tabla ARP muestra todas las direcciones IP que se han resuelto en direcciones MAC, ya sea de forma dinámica o mediante una configuración de entrada estática.

Funciones a las que se accede a través de la interfaz de administración web local

Enrutamiento IPv4 estático

Admite la configuración de enrutamiento manual de hasta 32 rutas estáticas.

VLAN de voz automática

Reconoce teléfonos IP y asigna automáticamente tráfico de voz a VLAN dedicada para teléfonos IP.

Programación de PoE

Un programador de PoE proporciona la capacidad de definir las horas de alimentación PoE que se suministran a un grupo de puertos de conmutador en función de un día de 24 horas. El programador permite la flexibilidad de seleccionar días individuales de una semana, así como la repetición semanalmente con una fecha de inicio y finalización.

Listas de control de acceso (ACL)

Habilita el filtrado del tráfico de red mediante la creación de una ACL, agrega reglas y criterios de coincidencia a una ACL y aplica la ACL para permitir o denegar en una o más interfaces o una VLAN. Admite 50 ACL IPv4 y MAC entrantes con hasta 480 ACE.

Host IPv6

Permite que los conmutadores se gestionen e implementen en el borde de la red IPv6.

Limitación de velocidad

Establece y aplica los límites de tráfico de entrada por puerto en función de porcentajes o paquetes por segundo.

Prevención de ataques ARP

La protección ARP dinámica bloquea las transmisiones ARP de hosts no autorizados, lo que evita la escucha o el robo de datos de la red.

Indagación de DHCP

Proporciona seguridad de red al filtrar los mensajes DHCP que no son de confianza.

Seguridad portuaria

Los puertos de un grupo de aislamiento de puertos no pueden reenviar el tráfico de Capa 2 entre los puertos de ese grupo, lo que proporciona privacidad y seguridad de los datos.

Transferencia de archivos SCP y TFTP

Proporciona diferentes mecanismos para la transferencia segura de archivos a través de SCP (Protocolo de copia segura) o TFTP.

Soporte de imagen dual

Proporcione imágenes de software primarias y secundarias independientes para la copia de seguridad durante la actualización

Gestión de cuentas de usuario

La función de verificación y antigüedad de la seguridad de la contraseña proporciona mayor seguridad para la administración de cuentas de usuario en la interfaz de administración web local.

Capa de sockets seguros (SSL)

Cifra todo el tráfico HTTP, asegura el acceso a la administración local del conmutador basada en el navegador.

SNMPv1, v2c y v3

Facilite la administración del conmutador, ya que el dispositivo se puede descubrir y monitorear desde una estación de administración SNMP.

Monitoreo remoto (RMON)

El monitoreo remoto (RMON) proporciona capacidades avanzadas de monitoreo y generación de informes para estadísticas, historial, alarmas y eventos. Los datos RMON se recuperan del conmutador a través de una plataforma de gestión de red a través de SNMP.

Garantía, servicio y soporte

El soporte de por vida limitado Instant On de Aruba proporciona soporte telefónico 24x7 durante los primeros 90 días y soporte por chat durante todo el período de garantía. El soporte comunitario está incluido durante la vida útil del producto.

Consulte el sitio web de Hewlett Packard Enterprise en hpe.com/networking/servicespara obtener detalles sobre las descripciones de los niveles de servicio y los números de producto. Para obtener detalles sobre los servicios y los tiempos de respuesta en su área, comuníquese con la oficina de ventas local de Hewlett Packard Enterprise.

Modelos BTO

Regla #

Descripción

SKU

Ion 1930

1

Conmutador Aruba Instant On 1930 8G 2SFP

JL680A

· 8 puertos 10/100/1000 con detección automática RJ-45

· 1U - Altura (modelo de escritorio)

Conmutador Aruba Instant On 1930 8G 2SFP

JL680A

· No se seleccionó ningún cable de alimentación localizado

1, 2

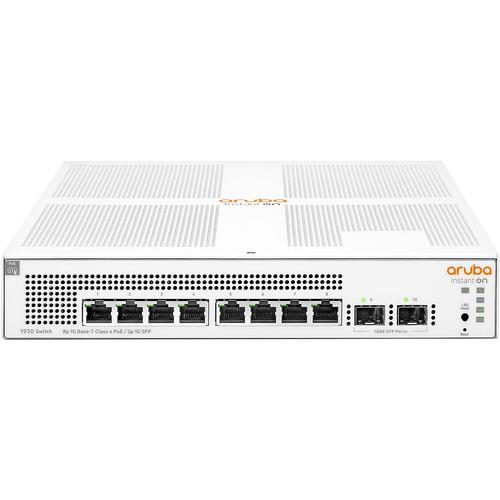

Conmutador Aruba Instant On 1930 8G Class4 PoE 2SFP 124W

JL681A

· 8 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45

· 2 puertos SFP 1000 Mbps (min = 0 \ max = 2 transceptores SFP)

· 1U - Altura

Conmutador Aruba Instant On 1930 8G Class4 PoE 2SFP 124W

JL681A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 8G Class4 PoE 2SFP 124W

JL681A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 8G Class4 PoE 2SFP 124W

JL681A

· No se seleccionó ningún cable de alimentación localizado

1, 2, 3

Conmutador Aruba Instant On 1930 24G 4SFP / SFP +

JL682A

· 24 puertos RJ-45 10/100/1000 con detección automática

· 4 puertos SFP / SFP + 1000/10000 Mbps (min = 0 \ max = 4 transceptores SFP / SFP +)

· 1U - Altura

Conmutador Aruba Instant On 1930 24G 4SFP / SFP +

JL682A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 24G 4SFP / SFP +

JL682A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 24G 4SFP / SFP +

JL682A

· No se seleccionó ningún cable de alimentación localizado

1, 2, 3

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 195W

JL683A

· 24 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45

· 4 puertos SFP / SFP + 1000/10000 Mbps (min = 0 \ max = 4 transceptores SFP / SFP +)

· 1U - Altura

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 195W

JL683A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 195W

JL683A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 195W

JL683A

· No se seleccionó ningún cable de alimentación localizado

1, 2, 3

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 370W

JL684A

· 24 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45

· 4 puertos SFP / SFP + 1000/10000 Mbps (min = 0 \ max = 4 transceptores SFP / SFP +)

· 1U - Altura

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 370W

JL684A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 370W

JL684A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 370W

JL684A

· No se seleccionó ningún cable de alimentación localizado

1, 2, 3

Conmutador Aruba Instant On 1930 48G 4SFP / SFP +

JL685A

· 48 puertos 10/100/1000 con detección automática RJ-45

· 4 puertos SFP / SFP + 1000/10000 Mbps (min = 0 \ max = 4 transceptores SFP / SFP +)

· 1U - Altura

Conmutador Aruba Instant On 1930 48G 4SFP / SFP +

JL685A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 48G 4SFP / SFP +

JL685A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 48G 4SFP / SFP +

JL685A

· No se seleccionó ningún cable de alimentación localizado

1, 2, 3

Conmutador Aruba Instant On 1930 48G Class4 PoE 4SFP / SFP + 370W

JL686A

· 48 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45

· 4 puertos SFP / SFP + 1000/10000 Mbps (min = 0 \ max = 4 transceptores SFP / SFP +)

· 1U - Altura

Conmutador Aruba Instant On 1930 48G Class4 PoE 4SFP / SFP + 370W

JL686A

· Cable de puente de PDU C15 (NA / MX / TW / JP)

Conmutador Aruba Instant On 1930 48G Class4 PoE 4SFP / SFP + 370W

JL686A

· Cable de puente de PDU C15 (FILA)

Conmutador Aruba Instant On 1930 48G Class4 PoE 4SFP / SFP + 370W

JL686A

· No se seleccionó ningún cable de alimentación localizado

Reglas de configuración

Regla #

Descripción

SKU

1

Se requiere localización (cable de alimentación de pared) en pedidos sin B2B o B2C (cable de alimentación de PDU).

(Consulte el menú de localización de HPN)

2

Los siguientes transceptores se instalan en este conmutador:

Transceptor Aruba 1G SFP LC SX 500m OM2 MMF

J4858D

Transceptor SMF Aruba 1G SFP LC LX de 10 km

J4859D

Transceptor Aruba 1G SFP RJ45 T 100m Cat5e

J8177D

3

Los siguientes transceptores se instalan en este conmutador:

Transceptor Aruba 10G SFP + LC SR 300m OM3 MMF

J9150D

Transceptor SMF Aruba 10G SFP + LC LR 10km

J9151E

Cable de cobre de conexión directa Aruba 10G SFP + a SFP + de 1 m

J9281D

Cable de cobre de conexión directa Aruba 10G SFP + a SFP + de 3 m

J9283D

Notas:

­ El menú desplegable debajo de la fuente de alimentación debería ofrecer las siguientes opciones y resultados:

­ Cable de alimentación de conmutador / enrutador a PDU: B2B en NA, México, Taiwán y Japón o B2C ROW.

­ Interruptor / enrutador / fuente de alimentación a cable de alimentación de pared - Opción localizada

­ No se seleccionó ningún cable de alimentación localizado - Opción AC3.

­ Formulario de selección de modelo únicamente de OCA -

­ Aruba> Encendido instantáneo> Switches:

­ 1930 Interruptor de la serie

Transceptores

Observaciones

Descripción

SKU

Transceptores SFP

Transceptor Aruba 1G SFP LC SX 500m OM2 MMF

J4858D

Transceptor SMF Aruba 1G SFP LC LX de 10 km

J4859D

Transceptor Aruba 1G SFP RJ45 T 100m Cat5e

J8177D

Transceptores SFP +

Transceptor Aruba 10G SFP + LC SR 300m OM3 MMF

J9150D

Transceptor SMF Aruba 10G SFP + LC LR 10km

J9151E

Cable de cobre de conexión directa Aruba 10G SFP + a SFP + de 1 m

J9281D

Cable de cobre de conexión directa Aruba 10G SFP + a SFP + de 3 m

J9283D

Conmutador Aruba Instant On 1930 8G 2SFP (JL680A)

Puertos y ranuras de E / S

8 puertos 10/100/1000 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

2 puertos SFP 1GbE

Características físicas

Dimensiones

10 (ancho) x 6.28 (d) x 1.73 (alto) pulgadas

(25,4 x 15,95 x 4,39 cm)

(1U de altura)

Peso

2,55 libras (0,82 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<5,2 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<3,0 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

n / A

Tamaño del paquete

n / A

Rendimiento (Mpps)

14,88 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

20 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

8.000

Fiabilidad MTBF (años)

178

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Potencia: 0 dB (sin ventilador)

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-240 V

Actual

0,2 A

Potencia máxima nominal

11,0 W

Energía inactiva

6,2 W

Potencia PoE

n / A

Fuente de alimentación

Adaptador de corriente externo (incluido)

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 8G Class4 PoE 2SFP 124W (JL681A)

Puertos y ranuras de E / S

8 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

2 puertos SFP 1GbE

Características físicas

Dimensiones

10 (ancho) x 6.28 (d) x 1.73 (alto) pulgadas

(25,4 x 15,95 x 4,39 cm)

(1U de altura)

Peso

7,21 libras (1,16 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<5,2 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<3,0 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

n / A

Tamaño del paquete

n / A

Rendimiento (Mpps)

14,88 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

20 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

8.000

Fiabilidad MTBF (años)

95

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Potencia: 0 dB (sin ventilador)

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-127 / 200-240 VCA

Actual

0,8 / 1,6 A

Potencia máxima nominal

150,2 W

Energía inactiva

11,7 W

Potencia PoE

PoE de clase 4 de 124 W

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 24G 4SFP / SFP + (JL682A)

Puertos y ranuras de E / S

24 puertos RJ-45 10/100/1000 con detección automática (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

4 puertos SFP + 1 / 10GbE

Características físicas

Dimensiones

17,42 (ancho) x 8,72 (profundidad) x 1,73 (alto) pulgadas

(44,25 x 22,15 x 4,39 cm)

(1U de altura)

Peso

5,32 libras (2,41 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<4,7 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<2,4 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

<1,3 uSec

Tamaño del paquete

64B

Rendimiento (Mpps)

95,23 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

128 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

16 000

Fiabilidad MTBF (años)

158

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Potencia: 0 dB (sin ventilador)

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-240 V

Actual

0,5 / 0,3 A

Potencia máxima nominal

22,6 W

Energía inactiva

9,3 W

Potencia PoE

n / A

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 195W (JL683A)

Puertos y ranuras de E / S

24 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

4 puertos SFP + 1 / 10GbE

Características físicas

Dimensiones

17,42 (ancho) x 10,42 (profundidad) x 1,73 (alto) pulgadas

(44,25 x 26,47 x 4,39 cm)

(1U de altura)

Peso

7,71 libras (3,50 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<4,7 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<2,4 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

<1,3 uSec

Tamaño del paquete

64B

Rendimiento (Mpps)

95,23 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

128 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

16 000

Fiabilidad MTBF (años)

76

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Presión: 46,1 dBA

Potencia: 60,5 dB

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-127 / 200-240 VCA

Actual

2,6 / 1,3 A

Potencia máxima nominal

234,0 W

Energía inactiva

19,3 W

Potencia PoE

195 W Clase 4 PoE

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 24G Class4 PoE 4SFP / SFP + 370W (JL684A)

Puertos y ranuras de E / S

24 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

4 puertos SFP + 1 / 10GbE

Características físicas

Dimensiones

17,42 (ancho) x 10,42 (profundidad) x 1,73 (alto) pulgadas

(44,25 x 26,47 x 4,39 cm)

(1U de altura)

Peso

8,10 libras (3,67 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<4,7 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<2,4 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

<1,3 uSec

Tamaño del paquete

64B

Rendimiento (Mpps)

95,23 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

128 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

16 000

Fiabilidad MTBF (años)

71

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Presión: 32,2 dBA

Potencia: 58,5 dB

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-127 / 200-240 VCA

Actual

4,8 / 2,4 A

Potencia máxima nominal

439,0 W

Energía inactiva

20,9 W

Potencia PoE

PoE de clase 4 de 370 W

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 48G 4SFP / SFP + (JL685A)

Puertos y ranuras de E / S

48 puertos 10/100/1000 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

4 puertos SFP + 1 / 10GbE

Características físicas

Dimensiones

17,42 (ancho) x 11,12 (profundidad) x 1,73 (alto) pulgadas

(44,25 x 28,24 x 4,39 cm)

(1U de altura)

Peso

6,91 libras (3,13 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<4.5 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<2,2 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

<1,2 uSec

Tamaño del paquete

64B

Rendimiento (Mpps)

130,95 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

176 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

16 000

Fiabilidad MTBF (años)

114

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Potencia: 0 dB (sin ventilador)

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-127 / 200-240 VCA

Actual

.8 / .5 A

Potencia máxima nominal

36,9 W

Energía inactiva

16,8 W

Potencia PoE

n / A

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Conmutador Aruba Instant On 1930 48G Class4 PoE 4SFP / SFP + 370W (JL686A)

Puertos y ranuras de E / S

48 puertos PoE 10/100/1000 Clase 4 con detección automática RJ-45 (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T); Dúplex: 10BASE-T / 100BASE-TX: medio o completo; 1000BASE-T: solo completo

4 puertos SFP + 1 / 10GbE

Características físicas

Dimensiones

17,42 (ancho) x 12,7 (profundidad) x 1,73 (alto) pulgadas

(44,25 x 32,26 x 4,39 cm)

(1U de altura)

Peso

9,97 libras (4,52 kg)

UPC

ARM Cortex-A9 a 800 MHz

Memoria y flash

512 MB de SDRAM

Flash de 256 MB

Búfer de paquetes

1,5 MB

Rendimiento

Latencia de 100 Mb

<4.5 uSec

Tamaño del paquete

64B

Latencia de 1000 Mb

<2,2 uSec

Tamaño del paquete

64B

Latencia de 10000 Mb

<1,2 uSec

Tamaño del paquete

64B

Rendimiento (Mpps)

130,95 Mpps

Tamaño del paquete

64B

Capacidad de conmutación

176 Gbps

Tamaño de la tabla de enrutamiento (número de entradas estáticas)

32

Tamaño de la tabla de direcciones MAC (número de entradas)

16 000

Fiabilidad MTBF (años)

114

Ambiente

Temperatura de funcionamiento

32 ° F a 104 ° F (0 ° C a 40 ° C)

Humedad relativa de funcionamiento

15% a 95% a 104 ° F (40 ° C)

Temperatura de inactividad

- 40 ° F a 158 ° F ( - 40 ° C a 70 ° C)

Humedad relativa no operativa

15% a 95% a 140 ° F (60 ° C)

Altitud

Hasta 10,000 pies (3,048 Km)

Acústico

Presión: 40,6

Potencia: 63,2 dB

Características electricas

Frecuencia

50-60 Hz

voltaje de corriente alterna

100-127 / 200-240 VCA

Actual

5 / 2,5 A

Potencia máxima nominal

460,0 W

Energía inactiva

34,5 W

Potencia PoE

PoE de clase 4 de 370 W

Fuente de alimentación

Fuente de alimentación interna

La seguridad

UL 60950-1; IEC 60950-1; EN 60950-1; CAN / CSA-C22.2 No. 60950-1; EN 60825-1

UL 62368-1 Ed. 2; IEC 62368-1 Ed. 2; EN 62368-1: 2014

Emisiones

VCCI-CISPR 32, Clase A; CNS 13438; ICES-003 Edición 6 Clase A; FCC CFR 47 Parte 15, Clase A; EN 55032: 2015 + AC: 2016 / CISPR-32, Clase A

Inmunidad

Genérico

CISPR 24 / CISPR 35

ES

EN 55024: 2010 / EN 55035: 2017

ESD

IEC 61000-4-2

Radiado

IEC 61000-4-3

EFT / Explosión

IEC 61000-4-4

Aumento

IEC 61000-4-5

Conducido

IEC 61000-4-6

Campo magnético de frecuencia industrial

IEC 61000-4-8

Caídas e interrupciones de voltaje

IEC 61000-4-11

Armónicos

IEC 61000-3-2, EN 61000-3-2

Parpadeo

IEC 61000-3-3, EN 61000-3-3

Gestión de dispositivos

Solución Aruba Instant On; Navegador web; Administrador SNMP

Estándares y protocolos (se aplica a todos los productos de la serie)

· IEEE 802.3 10BASE-T

· IEEE 802.3u 100BASE-TX

· IEEE 802.3ab 1000BASE-T

· IEEE 802.3z 1000BASE-X

· IEEE 802.2af PoE 1 (solo modelos PoE)

· IEEE 802.3at PoE 1 (solo modelos PoE)

· Control de flujo IEEE 802.3x

· VLAN IEEE 802.1Q

· Prioridad IEEE 802.1p

· Protocolo de control de agregación de enlaces IEEE 802.3ad (LACP)

· Autenticación de acceso al puerto IEEE 802.1X

· Ethernet de bajo consumo energético IEEE 802.3az

· IEEE 802.1D: Protocolo de árbol de expansión

· IEEE 802.1W: Protocolo de árbol de expansión rápida

· IEEE 802.1S: Protocolo de árbol de expansión múltiple

· Protocolo de descubrimiento de capa de enlace IEEE 802.1AB

· Protección de denegación de servicio

· Protección CPU DoS

Fecha

Historial de versiones

Acción

Descripción de Cambio

15-junio-2020

Versión 2

Cambió

Se actualizó la sección Información de configuración.

01-junio-2020

Versión 1

Nuevo

Nuevas QuickSpecs
