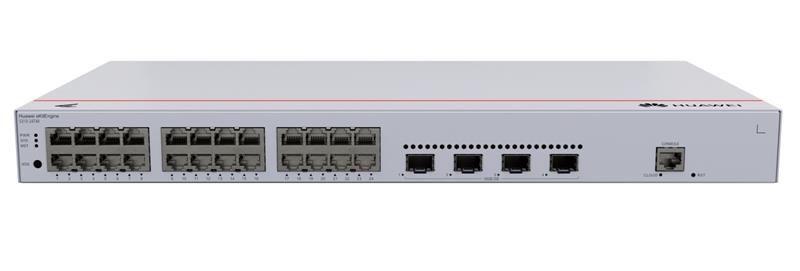

1
|
PWR
|
Indicador del módulo de potencia
|
-
|
Apagado
|
El interruptor está apagado.
|
Verde
|
Mantente firme
|
La fuente de alimentación es normal.
|
2
|
SISTEMA
|
Indicador de estado del sistema
|
-
|
Apagado
|
El sistema no está funcionando.
|
Verde
|
Parpadeo rápido
|
El sistema se está iniciando.
|
Verde
|
Mantente firme
|
Durante la fase de preparación del inicio del sistema, el indicador SYS permanece fijo en verde durante un máximo de 30 segundos.
|
Verde
|
Parpadeo lento
|
El sistema está funcionando normalmente.
|
Rojo
|
Mantente firme
|
El sistema no funciona normalmente después del registro o se ha generado una alarma de ventilador o una alarma de temperatura.
|
3
|
MST
|
Indicador de pila
|
-
|
Apagado
|
-
Si no está cambiando el modo del indicador (predeterminado): el conmutador es un conmutador en espera o esclavo en una pila o la función de apilamiento no está habilitada en el conmutador.
-
Si está cambiando el modo del indicador: El modo de pila no está seleccionado.
|
Verde
|
Mantente firme
|
Se selecciona el modo de pila. El conmutador es un conmutador en espera o esclavo en una pila y los indicadores del puerto de servicio muestran el ID de pila del conmutador.
|
Verde
|
Parpadeo
|
-
Si no está cambiando el modo del indicador (predeterminado): el interruptor es el interruptor maestro en una pila o un interruptor independiente con la función de apilamiento habilitada.
-
Si está cambiando el modo del indicador: se selecciona el modo de pila. El conmutador es el conmutador maestro en una pila o un conmutador independiente, y los indicadores del puerto de servicio muestran el ID de pila del conmutador maestro. Después de 45 segundos, los indicadores del puerto de servicio se restauran automáticamente al modo de estado.
|
4
|
PoE
|
Indicador PoE
|
-
|
Apagado
|
El modo PoE no está seleccionado.
|
Verde
|
Mantente firme
|
Se selecciona el modo PoE y los indicadores del puerto de servicio muestran el estado PoE de cada puerto.
|
5
|
MODO
|
Botón de cambio de modo
|
-
|
-
|
-
Cuando presiona este botón una vez, los indicadores del puerto de servicio cambian al modo de pila y muestran el ID de pila del conmutador local.
-
Cuando presiona este botón por segunda vez, los indicadores del puerto de servicio cambian al modo PoE y muestran el estado PoE de cada puerto de servicio.
-
Cuando presiona este botón por tercera vez, los indicadores del puerto de servicio vuelven al modo predeterminado y muestran el estado de la conexión y la actividad del enlace de cada puerto de servicio.
Si no pulsa el botón MODE en 45 segundos, los indicadores del puerto de servicio volverán al modo predeterminado. En este caso, el indicador PoE estará apagado.
NOTA:
Mantenga presionado el botón de cambio de modo durante 6 segundos y suéltelo para iniciar el modo de inicio de sesión web inicial. Se producirá cualquiera de las siguientes situaciones:
|
6
|
-
|
Indicador de puerto de servicio (un indicador para cada puerto)
|
Las puntas de flecha indican la posición de los puertos. Una punta de flecha hacia abajo indica un puerto en la parte inferior y una punta de flecha hacia arriba indica un puerto en la parte superior.
|
Los significados de los indicadores del puerto de servicio varían en los distintos modos. Para obtener más detalles, consulte la Tabla 4-94 .
NOTA:
Si ocurre un corte de energía en la placa PCB de un dispositivo, los indicadores de los últimos cuatro puertos ópticos GE o 10GE en el panel frontal del dispositivo parpadean en verde cíclicamente en un intervalo de 1 segundo, y cada indicador se ilumina durante 0,25 segundos.
|
7
|
NUBE
|
Indicador de nubes
NOTA:
En versiones anteriores a V600R024C00, este indicador está reservado.
|
-
|
Apagado
|
La VLAN de administración del dispositivo no obtiene una dirección IP.
|
Azul
|
Mantente firme
|
La red está conectada y la VLAN de administración del dispositivo obtiene una dirección IP.
|
Azul
|
Parpadeo rápido
|
El dispositivo se está conectando a la nube.
|
Azul
|
Parpadeo lento
|
El dispositivo está en el estado de gestión de la nube.
|
