Controladores HPE Smart Array Gen10

para servidores HPE ProLiant DL, ML y Apollo

Los controladores HPE Smart Array Gen10 para los servidores ProLiant DL y ML Gen10 y los servidores Apollo Gen10, Son compatibles con 12Gb / s SAS y PCIe 3.0, son ideales para maximizar el rendimiento al tiempo que admiten niveles RAID avanzados con hasta 4 GB de caché de escritura respaldada por flash (FBWC). Estos controladores funcionan en modo mixto, que combina operaciones RAID y HBA / JBOD simultáneamente. La cartera de controladores Smart Array Gen10 ofrece la capacidad de admitir hasta 24 unidades conectadas internamente en un solo controlador, lo que permite la conexión a unidades SAS o SATA sin tener que usar la tarjeta de expansión SAS. Los controladores Smart Array SR Gen10 también ofrecen cifrado para datos en reposo en cualquier unidad con el cifrado seguro HPE Smart Array SR. La cartera de controladores de HPE proporciona el rendimiento, la confiabilidad, la seguridad y la eficiencia de almacenamiento de clase empresarial necesarios para satisfacer sus necesidades de almacenamiento de datos en constante evolución .

HPE Smart Array P408i-a SR Gen10 Ctrlr (804331-B21 y 869081-B21)

HPE Smart Array P408i-p SR Gen10 Ctrlr (830824-B21)

HPE Smart Array P816i-a SR Gen10 Ctrlr (804338-B21 y 869083-B21)

HPE Smart Array P824i-p MR Gen10 Ctrlr (870658-B21)

HPE Smart Array E208i-a SR Gen10 Ctrlr (804326-B21 y 869079-B21)

HPE Smart Array E208i-p SR Gen10 Ctrlr (804394-B21)

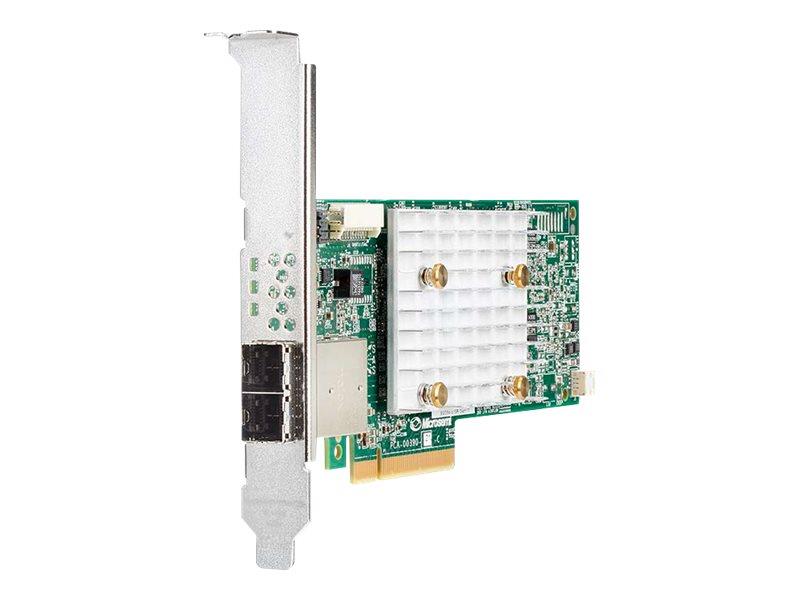

HPE Smart Array E208e-p SR Gen10 Ctrlr (804398-B21)

HPE Smart Array P408e-p SR Gen10 Ctrlr (804405-B21)

Modelos

Controlador HPE Smart Array P824i-p MR Gen10 (24 carriles internos / caché de 4GB / CacheCade) 12G SAS PCIe

870658-B21

¹

HPE Smart Array P816i-a SR Gen10 (16 carriles internos / caché de 4GB / SmartCache) Controlador modular 12G SAS

804338-B21

²

HPE Smart Array P816i-a SR Gen10 (16 Int Lanes / 4GB Cache / SmartCache) Controlador SAS modular de 12G SAS

869083-B21

²

HPE Smart Array P408i-a SR Gen10 (8 carriles internos / caché de 2GB) Controlador modular 12G SAS

804331-B21

²

HPE Smart Array P408i-a SR Gen10 (8 carriles internos / caché de 2GB) Controlador LH modular de 12G SAS

869081-B21

²

HPE Smart Array P408i-p SR Gen10 (8 carriles internos / caché de 2GB) 12G SAS PCIe Controller

830824-B21

³

HPE Smart Array P408e-p SR Gen10 (8 carriles externos / caché de 4GB) 12G SAS PCIe Controller

804405-B21

³

HPE Smart Array E208e-p SR Gen10 (8 líneas externas / sin caché) 12G SAS PCIe Controller

804398-B21

⁴

HPE Smart Array E208i-p SR Gen10 (8 líneas internas / sin caché) 12G SAS PCIe Controller

804394-B21

⁴

HPE Smart Array E208i-a SR Gen10 (8 líneas internas / sin caché) 12G Controlador LH modular de SAS

869079-B21

⁵

HPE Smart Array E208i-a SR Gen10 (8 líneas internas / sin caché) Controlador modular 12G SAS

804326-B21

⁵

^{1 El} Contenido del kit incluye el controlador, la tarjeta de información de documentación, la declaración de garantía, la tarjeta que requiere batería y el cable de alimentación de respaldo del controlador.

^{2 El} Contenido del kit incluye el controlador, la tarjeta de información de documentación, la declaración de garantía y la tarjeta de batería requerida.

^{3 El} Contenido del kit incluye el controlador, la tarjeta de información de documentación, la declaración de garantía, la tarjeta que requiere batería, el cable de alimentación de respaldo del controlador y el soporte de bajo perfil.

^{4 El} Contenido del kit incluye el controlador, la tarjeta de información de documentación, la declaración de garantía y el soporte de bajo perfil.

^{5 El} Contenido del kit incluye el controlador, la tarjeta de información de documentación y la declaración de garantía.

NOTA: La batería de almacenamiento inteligente HPE no está incluida en el kit y se requiere con los controladores Performance RAID (es decir, P408i-a, P824i-p, etc.)

Compatibilidad

Tabla de soporte del servidor

SKU

804326-B21

869079-B21

804394-B21

804398-B21

804405-B21

804331-B21

Descripción

HPE Smart Array E208i-a SR Gen10 (8 líneas internas / sin caché) Controlador modular 12G SAS

HPE Smart Array E208i-a SR Gen10 (8 líneas internas / sin caché) 12G Controlador LH modular de SAS

HPE Smart Array E208i-p SR Gen10 (8 líneas internas / sin caché) 12G SAS PCIe Controller

HPE Smart Array E208e-p SR Gen10 (8 líneas externas / sin caché) 12G SAS PCIe Controller

HPE Smart Array P408e-p SR Gen10 (8 carriles externos / caché de 4GB) 12G SAS PCIe Controller

HPE Smart Array P408i-a SR Gen10 (8 carriles internos / caché de 2GB) Controlador modular 12G SAS

Apollo 2000-XL170r Gen10

ü

ü

ü

Apollo 2000-XL190r Gen10

ü

ü

ü

Apollo 4510-XL450 Gen10

ü

ü

ü

ü

ü

Apollo 6000-XL230k Gen10

ü

ü

Apollo 6500-XL270D Gen10

ü

DL325 Gen10

ü

ü

ü

HPE ProLiant DL360 Gen10

ü

ü

ü

ü

ü

ü

HPE ProLiant DL380 Gen10

ü

ü

ü

ü

ü

HPE ProLiant DL385 Gen10

ü

ü

ü

ü

ü

HPE ProLiant DL560 Gen10

ü

ü

ü

ü

HPE ProLiant DL580 Gen10

ü

ü

ü

HPE ProLiant Microserver Gen10

ü

HPE ProLiant ML110 Gen10

ü

ü

ü

HPE ProLiant ML350 Gen10

ü

ü

ü

ü

ü

Tabla de soporte del servidor

SKU

869081-B21

830824-B21

804338-B21

869083-B21

870658-B21

Descripción

HPE Smart Array P408i-a SR Gen10 (8 carriles internos / caché de 2GB) Controlador LH modular de 12G SAS

HPE Smart Array P408i-p SR Gen10 (8 carriles internos / caché de 2GB) 12G SAS PCIe Controller

HPE Smart Array P816i-a SR Gen10 (16 carriles internos / caché de 4GB / SmartCache) Controlador modular 12G SAS

HPE Smart Array P816i-a SR Gen10 (16 Int Lanes / 4GB Cache / SmartCache) Controlador SAS modular de 12G SAS

Controlador HPE Smart Array P824i-p MR Gen10 (24 carriles internos / caché de 4GB / CacheCade) 12G SAS PCIe

Apollo 2000-XL170r Gen10

ü

Apollo 2000-XL190r Gen10

ü

ü

Apollo 4510-XL450 Gen10

ü

ü

Apollo 6000-XL230k Gen10

ü

Apollo 6500-XL270D Gen10

ü

ü

HPE ProLiant DL325 Gen10

ü

ü

HPE ProLiant DL360 Gen10

ü

ü

ü

ü

ü

HPE ProLiant DL380 Gen10

ü

ü

ü

HPE ProLiant DL385 Gen10

ü

ü

ü

HPE ProLiant DL560 Gen10

ü

ü

ü

ü

HPE ProLiant DL580 Gen10

ü

ü

HPE ProLiant Microserver Gen10

HPE ProLiant ML110 Gen10

ü

HPE ProLiant ML350 Gen10

ü

ü

ü

Marco de nombres

La estructura de nombres del controlador Gen10 se ilustra a continuación para ayudar a simplificar la identificación del controlador.

Garantía

La garantía para este dispositivo es de solo 3 años para piezas.

Opciones de actualización de garantía

• Respuesta: actualice la respuesta en el sitio del día hábil siguiente al mismo día 4 horas.
• Cobertura: extienda las horas de cobertura de 9 horas x 5 días a 24 horas x 7 días.
• Duración: seleccione la duración de la cobertura por un período de 1, 3 o 5 años.
• Las opciones de actualización de la garantía pueden venir en forma de Care Packs, que se venden al nivel del sistema HPE al que se adjunta este producto.

Tabla de características estándar para controladores RAID de rendimiento

Producto

P408i-a SR

P816i-a SR

P408i-p SR

P408e-p SR

P824i-p MR

SKU

804331-B21 y

804338-B21 y

830824-B21

804405-B21

870658-B21

869081-B21

869083-B21

Factor de forma: Tipo-a

ü

ü

controlador modular

Factor de forma: Controlador de complemento PCIe estándar

ü

ü

ü

Controlador enchufable PCIe

Carriles SAS internos

8

dieciséis

8

24

Carriles SAS externos

8

Puertos / Conectores

2

4

2

2

6

(mini-SAS)

(mini-SAS)

(mini-SAS)

(mini-SAS HD)

(mini-SAS HD)

Tamaño de caché (FBWC)

2 GB

4 GB

2 GB

4 GB

4 GB

Leer a continuación caching

ü

ü

ü

ü

ü

Almacenamiento en caché de escritura

ü

ü

ü

ü

ü

Protocolo de almacenamiento: 12G SAS

ü

ü

ü

ü

ü

Protocolo de almacenamiento: 6G SATA

ü

ü

ü

ü

ü

Ranura de E / S: PCI Express 3.0

enlace x8

enlace x8

enlace x8

enlace x8

enlace x8

Máximo físico

238

238

238

238

238

unidades (hasta)

Unidades lógicas máximas

64

64

64

64

64

R A I D : 0/1/5/6/10/50/60 /

ü

ü

ü

ü

ü *

1 ADM / 10 ADM

Modo mixto

ü

ü

ü

ü

ü

( RAID y HBA / JBOD)

Modo de arranque: UEFI

ü

ü

ü

ü

ü

Modo de arranque: Legado

ü

ü

ü

ü

ü

Acelerador SSD

Camino inteligente

Camino inteligente

Camino inteligente

Camino inteligente

Camino rápido

HPE Smart Array SR

Opcional

Opcional

Opcional

Opcional

No soportado

Cifrado seguro (licencia)

SSD Caching

Opcional

Habilitado

Opcional

Opcional

Habilitado

(SmartCache)

(SmartCache)

(SmartCache)

(SmartCache)

(CacheCade)

FIPS 140-2 Nivel 1 **

Validación**

ü

ü

ü

ü

Soporte HPE OneView

ü

ü

ü

ü

* P824i-p no no admite 1 ADM o 10 ADM

** Programa de Validación FIPS 140-2 Implementación bajo la Lista de Pruebas . La finalización prevista es en 2019 .

Tabla de características estándar para controladores RAID esenciales

Producto

E208i-a SR

E208i-p SR

E208e-p SR

SKU

804326-B21

804394-B21

804398-B21

& 869079-B21

Factor de forma: Tipo-a

ü

controlador modular

Factor de forma: PCIeestándar

ü

ü

controlador enchufable

Carriles internos

8

8

Carriles externos

8

Puertos / Conectores

2

2

2

(mini-SAS)

(mini-SAS)

(mini-SAS HD)

Tamaño de caché (FBWC)

Leer a continuación caching

Almacenamiento en caché de escritura

Protocolo de almacenamiento: 12G SAS

ü

ü

ü

Protocolo de almacenamiento: 6G SATA

ü

ü

ü

Ranura de E / S : PCI Express 3.0

enlace x8

enlace x8

enlace x8

Máximo físico

238

238

238

unidades (hasta)

M aximu m l o gica l

64

64

64

unidades de disco

RAID: 1/1/5/10

ü

ü

ü

Modo mixto

ü

ü

ü

(RAID y HBA)

Modo de arranque: UEFI

ü

ü

ü

Modo de arranque: Legado

ü

ü

ü

Acelerador SSD

Camino inteligente

Camino inteligente

Camino inteligente

HPE Smart Array SR

Opcional

Opcional

Opcional

Cifrado seguro (licencia)

SSD Caching

FIPS 140-2 Nivel 1

V alid a i o n * *

Soporte HPE OneView

ü

ü

ü

Soporte del sistema operativo

Servidor de Microsoft Windows

Red Hat Enterprise Linux (RHEL)

SUSE Linux Enterprise Server (SLES)

VMware ESXi

Ubuntu canónico *

CentOS *

ClearOS *

NOTA *: Ubuntu, CentOS y Clear OS no son compatibles con el controlador Smart Array P824i-p MR Gen10 (870658-B21).

NOTA: los controladores HPE Smart Array son compatibles con el sistema operativo del servidor. Por favor vea también la compatibilidad del sistema operativo del servidor. Para obtener más información sobre los sistemas operativos de servidor de HPE y el software de virtualización, visite: http://www.hpe.com/info/ossupport

Suite de software de gestión de almacenamiento

Controladores HPE Smart Array SR Gen10

HPE Smart Storage Administrator (SSA) GUI

HPE Smart Storage Administrator (SSA) CLI

HPE Smart Storage Administrator (SSA) Secuencias de comandos

HPE Intelligent Provisioning

Utilidades del sistema UEFI (configuración de almacenamiento)

UEFI Storage RESTful

Controladores HPE Smart Array MR Gen10

Administrador de almacenamiento de HPE MR

HPE StorCLI

Utilidades del sistema UEFI (configuración de almacenamiento)

NOTA: Para obtener información adicional, consulte la Guía de configuración de HPE Smart Array SR Gen10 en: http://www.hpe.com/info/SmartArrayGen10-docs

NOTA: Para obtener información adicional, consulte la Guía de usuario de HPE MR Storage Administrator y la Guía de usuario de HPE StoreCLI en: http://www.hpe.com/info/P824i-pdocs

Soporte de caja de disco

Controlador E208e-p SR Gen10 (804398-B21)

Caja de disco HPE D3610

Caja de disco HPE D3710

Caja de disco HPE D6020

HPE MSA 1040 SAN Storage

HPE MSA 1050 SAN Storage

HPE MSA 2040 SAN Storage

HPE MSA 2050 SAN Storage

Controlador P408e-p SR Gen10 (804405-B21)

Caja de disco HPE D3610

Caja de disco HPE D3710

Caja de disco HPE D6020

Información Adicional

Controladores HPE Smart Array SR Gen10

Para obtener información adicional sobre las funciones de los controladores HPE Smart Array SR Gen10, consulte la Guía de usuario de HPE Smart Array SR Gen10, la Guía de configuración de HPE Smart Array SR Gen10 y la Guía de instalación y encriptación segura de HPE Smart Array SR en: http: // www.hpe.com/info/SmartArrayGen10-docs

Controladores HPE Smart Array MR Gen10

Para obtener información adicional sobre las funciones del controlador HPE Smart Array P824i-p MR Gen10, consulte la Guía de usuario de HPE Smart Array P824i-p MR Gen10, la Guía de usuario de HPE MR Storage Administrator y la Guía de usuario de HPE StorCLI en: http: // www .hpe.com / info / P824i-pdocs

Servicios de soporte de HPE

Proteja su negocio más allá de la garantía con los servicios de soporte de HPE

HPE Pointnext proporciona una cartera completa que incluye Asesoría y Servicios Transformacionales, Profesionales y Operacionales para ayudar a acelerar su transformación digital. Desde el inicio de su viaje de transformación, los Servicios de Asesoría y Transformación se centran en diseñar la transformación y crear una hoja de ruta de la solución. Los servicios profesionales se especializan en configuraciones creativas con una implementación impecable y puntual, y una ejecución dentro del presupuesto. Finalmente, los servicios operacionales brindan nuevos enfoques innovadores, como Flexible Capacity y Datacenter Care, para mantener su negocio al máximo rendimiento. HPE está listo para reunir todas las piezas del rompecabezas para ti, con un ojo en el futuro, y hacer que el complejo sea simple.

Recomendado

Apoyo

HPE Proactive Care * con cobertura 24x7, servicio de soporte de tres años

HPE Proactive Care brinda a los clientes una experiencia de llamada mejorada. Cuando sus productos están conectados a HPE, Proactive Care ayuda a prevenir problemas y mantiene la estabilidad de TI utilizando informes proactivos personalizados con recomendaciones y consejos. Este servicio combina informes y consejos proactivos de tres años con nuestra cobertura 24x7, tiempo de respuesta de hardware de cuatro horas cuando hay un problema. Este servicio también incluye soporte de software colaborativo para proveedores de software independientes (ISV), (Red Hat, VMWare, Microsoft, etc.) que se ejecutan en sus servidores HPE.

https://www.hpe.com/h20195/v2/GetPDF.aspx/4AA3-8855ENW.pdf

HPE Proactive Care * con un compromiso de servicio de reparación de 6 horas, servicio de asistencia de tres años

HPE Proactive Care brinda a los clientes una experiencia de llamada mejorada. Cuando sus productos están conectados a HPE, Proactive Care ayuda a prevenir problemas y mantiene la estabilidad de TI utilizando informes proactivos personalizados con recomendaciones y consejos. Este servicio combina informes y consejos proactivos de tres años con nuestro nivel más alto de soporte de hardware: 24 horas al día, 7 días a la semana, servicio de reparación de hardware de HPE. HPE es el único fabricante líder que hace que este nivel de cobertura esté disponible como una oferta de servicio estándar para sus servidores más valiosos. Este servicio también incluye soporte de software colaborativo para proveedores de software independientes (ISV), (Red Hat, VMWare, Microsoft, etc.) que se ejecutan en sus servidores HPE.

https://www.hpe.com/h20195/v2/GetPDF.aspx/4AA3-8855ENW.pdf

* HPE Proactive Care y HPE Proactive Care Advanced requieren que el cliente conecte sus dispositivos para aprovechar al máximo estos servicios y recibir todos los entregables.

Servicios educativos de HPE

Mantenga a su personal de TI capacitado y asegúrese de que tenga las habilidades adecuadas para cumplir con los resultados de su negocio. Reserve en una clase hoy y aprenda cómo aprovechar al máximo su inversión en tecnología. http://www.hpe.com/ww/learn

Centro de soporte de HPE

El Centro de soporte de HPE es un portal de soporte en línea personalizado con acceso a información, herramientas y expertos para respaldar los productos comerciales de HPE. Envíe casos de soporte en línea, converse con expertos de HPE, acceda a recursos de soporte o colabore con colegas.

Conozca más http://www.hpe.com/support/hpesc

La aplicación móvil del Centro de soporte de HPE * le permite resolver problemas usted mismo o conectarse rápidamente a un agente para soporte en vivo. Ahora, puede obtener acceso a soporte de TI personalizado en cualquier lugar y en cualquier momento. HPE Insight Remote Support y HPE Support Center están disponibles sin costo adicional con una garantía de HPE, un servicio de soporte de HPE o un acuerdo de soporte contractual de HPE.

* La aplicación móvil HPE Support Center está sujeta a disponibilidad local

Piezas y materiales

Hewlett Packard Enterprise proporcionará las piezas de repuesto y los materiales compatibles con HPE necesarios para mantener el producto de hardware cubierto en condiciones operativas, incluidas las piezas y los materiales para las mejoras de ingeniería disponibles y recomendadas.

Las piezas y componentes que hayan alcanzado su vida útil máxima admitida y / o las limitaciones de uso máximas establecidas en el manual operativo del fabricante, las especificaciones rápidas del producto o la hoja de datos técnicos del producto no se proporcionarán, repararán ni reemplazarán como parte de estos servicios.

La opción de función de servicio de retención de medios defectuosa se aplica solo a discos o unidades SSD / Flash elegibles reemplazadas por Hewlett Packard Enterprise debido a un mal funcionamiento.

Servicios relacionados

Instalación del hardware del servidor HPE Proporciona la instalación básica del hardware de los servidores, dispositivos de almacenamiento y opciones de red de la marca HPE para ayudarlo a poner su nuevo hardware en funcionamiento de manera oportuna y profesional. https://www.hpe.com/h20195/V2/GetPDF.aspx/5981-9356EN.pdf

El servicio de instalación y puesta en marcha de HPE proporciona la instalación y el inicio de la tecnología HPE, incluidos BladeSystems, gabinete de clase C, blades de servidor HPE ProLiant c-Class e Integrity, blades de almacenamiento, blades de conmutador SAN, módulos HPE Virtual Connect (Ethernet y Fibre Channel), Interconexiones de red Ethernet e InfiniBand, así como la instalación de un tipo de sistema operativo compatible (Windows® o Linux).

NOTA: El controlador Smart Array está cubierto por el contrato de servicio HPE aplicado al servidor HPE ProLiant. No es necesario comprar servicios de soporte HPE por separado.

• Los Servicios de garantía y soporte se extenderán para incluir las opciones de HPE configuradas con su servidor o dispositivo de almacenamiento. El precio del servicio de soporte no se ve afectado por los detalles de configuración. Las opciones de fuente de HPE que son compatibles con su producto serán cubiertas por el soporte de su servidor en el mismo nivel de cobertura, lo que le permite actualizar libremente. La instalación para las opciones de HPE está disponible según sea necesario. Para mantener los costos de soporte bajos para todos, algunas opciones de alto valor requerirán soporte adicional. Solo se requiere asistencia adicional en ciertos aceleradores de carga de trabajo de alto valor, conmutadores de fibra, InfiniBand y baterías de UPS de más de 12KVA. Vea las opciones específicas de alto valor que requieren soporte adicional AQUÍ

Información adicional del servicio

http://www.hpe.com/services
