El ServeRAID M1215 SAS / SATA Controller es una solución RAID 0/1/10 interna de 12 Gbps de bajo costo que se puede actualizar a un RAID 5 sin memoria caché con una actualización de la licencia de Features on Demand (FoD). El M1215 proporciona dos conectores mini HD SAS internos con ocho carriles de 12 Gbps SAS y ocho carriles de PCIe 3.0 para facilitar altas velocidades de transferencia de datos.

Cambios en la actualización del 10 de junio:

• Se agregaron enlaces a la Guía del usuario y la Guía de instalación rápida - Publicaciones relacionadas y sección de enlaces

Introducción

El ServeRAID M1215 SAS / SATA Controller es una solución RAID 0/1/10 interna de 12 Gbps de bajo costo que se puede actualizar a un RAID 5 sin memoria caché con una actualización de la licencia de Features on Demand (FoD). El M1215 proporciona dos conectores mini HD SAS internos con ocho carriles de 12 Gbps SAS y ocho carriles de PCIe 3.0 para facilitar altas velocidades de transferencia de datos.

El controlador M1215 es parte de la familia ServeRAID Serie M que ofrece una solución completa de almacenamiento de servidor que consta de controladores RAID, módulos de caché / flash, paquetes de energía y actualizaciones de funciones de software en una estructura de ofertas ultraflexible.

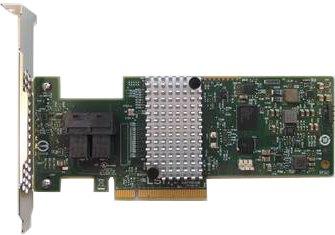

Figura 1. ServeRAID M1215 Controlador SAS / SATA

¿Sabías?

El M1215 es una solución interna de almacenamiento de datos de nivel básico que proporciona capacidades de RAID de hardware y funciones avanzadas, como la expansión de capacidad en línea y la migración de nivel RAID. La actualización RAID 5 opcional y el soporte para unidades de auto cifrado ya no requieren una clave de hardware porque la funcionalidad de actualización se implementa a través de licencias de software de Features on Demand (FoD).

Con una mayor demanda de rendimiento y funciones avanzadas, el M1215 proporciona una ruta de migración perfecta a los controladores RAID con todas las características, como el ServeRAID M5210. La información sobre las matrices existentes se puede reconocer e importar en el nuevo controlador sin ninguna reconfiguración.

Las pruebas rigurosas del M1215 por parte de Lenovo a través del programa ServerProven® aseguran un alto grado de confianza en la compatibilidad y confiabilidad del subsistema de almacenamiento. Proporcionando una tranquilidad adicional, este controlador está cubierto por la garantía de Lenovo.

Información del número de parte

La Tabla 1 proporciona los números de parte del pedido y los códigos de característica.

Tabla 1. Solicitud de números de pieza y códigos de característica

El número de pieza de la opción ServeRAID M1215 incluye los siguientes elementos:

• Se adjunta una tarjeta adaptadora ServeRAID M1215 con soporte de altura completa (3U)
• Soporte de bajo perfil (2U)
• Paquete de documentación

El número de pieza de la opción ServeRAID M1200 Series Zero Cache / RAID 5 incluye los siguientes elementos:

• Carta de autorización de actualización de la serie M1200
• Instrucciones de activación de funciones

Caracteristicas

El controlador ServeRAID M1215 SAS / SATA tiene las siguientes características estándar:

• Auto-reanudar en la reconstrucción de la matriz o la reconstrucción de la matriz después de la pérdida de la potencia del sistema

  La reanudación automática utiliza una memoria RAM no volátil (NVRAM) para guardar el progreso de la reconstrucción durante un reinicio del host o la falla de energía para reanudar automáticamente desde el último punto de control. La reanudación automática garantiza que la integridad de los datos se mantenga a través del proceso. La tarjeta admite una serie de funciones que se pueden implementar sin reiniciar el servidor. Las aplicaciones, como el correo electrónico y el servidor web, se benefician al evitar el tiempo de inactividad durante la transición.

• Expansión de capacidad en línea

  La expansión de capacidad en línea (OCE) permite ampliar la capacidad de un disco virtual mediante la adición de nuevos discos físicos o el uso del espacio no utilizado en los discos existentes, sin necesidad de reiniciar.

• Migración de nivel de RAID en línea

  La migración de nivel de RAID en línea (también conocida como migración de unidad lógica) proporciona la capacidad de migrar un disco virtual desde cualquier nivel de RAID a cualquier otro nivel de RAID sin necesidad de reiniciar. La disponibilidad del sistema y la funcionalidad de la aplicación no se ven afectadas.

• Inicialización rápida para una configuración de matriz rápida

  La inicialización rápida escribe rápidamente ceros en los primeros y últimos sectores de la unidad virtual. Esta función le permite comenzar a escribir datos de inmediato en la unidad virtual mientras la inicialización se ejecuta en segundo plano.

• Comprobación de coherencia para la integridad de los datos de fondo

  La comprobación de coherencia verifica que todas las franjas en un disco virtual con un nivel de RAID redundante son consistentes. La verificación de coherencia reflejará datos cuando se detecte una banda incoherente para un RAID 1 y recreará la paridad de los discos pares en el caso de un RAID 5. Se pueden programar verificaciones de consistencia periódicamente.

• Amplias opciones de configuración en línea y monitoreo avanzado y notificación de eventos

  Las herramientas de administración brindan comodidad para la configuración de volúmenes lógicos y alertas cuando ocurren o están a punto de ocurrir errores.

• Patrol read para escaneo y reparación de medios

  Patrol read es un servicio de vigilancia de fondo diseñado para detectar y corregir proactivamente los defectos de los medios (sectores defectuosos) que surgen normalmente a medida que la unidad de disco envejece. El servicio emite una serie de comandos de verificación, y si se descubre un bloque defectuoso, el firmware de la tarjeta utiliza algoritmos RAID para recrear los datos faltantes y reasignar el sector a un buen sector. La tarea es interrumpible en función de la actividad del controlador y las operaciones del host. El firmware también proporciona una interfaz donde la tarea de lectura de patrulla puede iniciarse, configurarse para un funcionamiento continuo y finalizar desde una aplicación de gestión. La lectura de patrulla puede activarse por comando manual o automáticamente.

• Soporte global y dedicado de Hot Spare con Revertible Hot Spare

  Un repuesto dinámico reconstruye los datos de todos los discos virtuales dentro del grupo de discos en el que está configurado. ServeRAID proporciona la capacidad de definir un disco físico como repuesto dinámico para reemplazar un disco defectuoso. Los repuestos dinámicos se pueden configurar como globales o dedicados. Un repuesto dinámico global permite que cualquier unidad física se designe como repuesto dinámico. Un repuesto dinámico dedicado permite al usuario asignar una unidad de repuesto en caliente a una matriz particular del mismo tipo de unidad.

• Multirruta de controlador único (failover) Equilibrado de carga de E / S

  El firmware de ServeRAID detecta y usa múltiples rutas desde los controladores a las unidades SAS que están en los gabinetes. Con rutas redundantes al mismo puerto de un dispositivo, si una ruta falla, se puede usar otra ruta para comunicarse entre el controlador y la unidad. El uso de varias rutas con equilibrio de carga, en lugar de una sola ruta, puede aumentar la confiabilidad a través de la redundancia.

• Utilidad de configuración de la infraestructura de interfaz humana (HII) para la configuración y administración de arreglos previos al arranque

  HII es una utilidad que le permite configurar grupos de unidades y unidades lógicas antes de instalar o iniciar el sistema operativo.

• Software de gestión MegaRAID Storage Manager

  MegaRAID Storage Manager es una aplicación de administración de RAID avanzada y fácil de usar que se utiliza en toda la familia de controladores ServeRAID M. Le permite configurar, supervisar y mantener grupos de unidades, unidades virtuales y funciones avanzadas con una GUI intuitiva, reduciendo los esfuerzos administrativos y simplificando la resolución de problemas.

Nota: los grupos de unidades RAID 10 y 50 no son compatibles con la expansión de capacidad en línea y la migración de nivel de RAID en línea. Los grupos de unidades RAID 0, 1 y 5 no admiten Expansión de capacidad en línea y Migración de nivel de RAID en línea si dos o más unidades virtuales están definidas en un solo grupo de unidades.

Las siguientes características son opcionales y requieren la compra de una actualización adicional:

• Compatibilidad con RAID 5, 50 con actualización de caché cero / RAID 5 (número de referencia 00AE930)
• Soporte de MegaRAID SafeStore para servicios de unidad de autoencriptación (SED)

  Los servicios de cifrado MegaRAID SafeStore ofrecen un borrado seguro instantáneo y administración local de claves para unidades de autocifrado. El borrado de seguridad instantáneo elimina permanentemente los datos al reutilizar o desmantelar los SED. La administración de claves locales de SafeStore proporciona la administración y protección necesarias de los SED mediante una frase de contraseña simple, un identificador de clave de seguridad y un archivo de clave de seguridad que se pueden establecer y aplicar a todos los SED asignados a un adaptador ServeRAID. Esta característica elimina la complejidad de administrar la clave de cifrado única de cada SED y, esencialmente, alivia al administrador de la mayoría de las tareas diarias de protección de datos. La función SafeStore es parte de una actualización de RAID 5 (número de pieza 00AE930).

Especificaciones técnicas

El controlador ServeRAID M1215 SAS / SATA tiene las siguientes especificaciones:

• Controlador LSI SAS3008 12 Gbps RAID en chip (ROC)
• Perfil bajo PCI, mitad de longitud - factor de forma MD2
• Ocho puertos SAS / SATA internos de 12 Gbps
• Dos conectores HD mini SAS internos (SFF-8643)
• Admite velocidades de transferencia de datos SATA de 12, 6 y 3 Gbps SAS y 6 y 3 Gbps
• Hasta 12 Gbps de rendimiento por puerto
• Interfaz de host PCI Express 3.0 x8
• Admite configuraciones RAID y JBOD (modo de paso con unidades de sistema)
  • Se admiten hasta 32 unidades, incluidos los repuestos dinámicos, en una configuración RAID.
  • Se admiten hasta 64 unidades en una configuración JBOD (no RAID).
• Soporte para niveles de RAID 0, 1 y 10 estándar; soporte para RAID 5, 50 con actualización opcional
• Caché de controlador cero, sin batería / copia de seguridad flash
• Compatibilidad con unidades de disco duro (HDD) SAS y SATA y unidades de estado sólido (SSD)
• Soporte para unidades simples de intercambio e intercambio en caliente
• Soporte para entremezclar discos duros SAS y SATA y SSD. No se admite la combinación de diferentes tipos de unidades en la misma matriz (grupo de unidades).
• Soporte opcional para unidades de autocifrado (SED) con MegaRAID SafeStore
• Admite hasta 32 unidades virtuales, hasta 32 grupos de unidades, hasta 16 unidades virtuales por grupo de unidades y hasta 32 unidades físicas por grupo de unidades
• Soporte para tamaños de discos virtuales superiores a 2 TB
• Tamaño de banda fijo de 64 KB
• Cumple con la configuración de formato de datos de disco (DDF) en el disco (COD)
• SMART support
• Software de gestión MegaRAID Storage Manager

Matriz de actualización de funciones

El controlador ServeRAID M1215 SAS / SATA brinda compatibilidad con RAID 0, 1 y 10 como capacidades estándar, listas para usar o "listas para usar". Se encuentra disponible una actualización de características opcional para expandir las capacidades estándar con RAID 5, 50 y unidades de autocifrado. Esta actualización de Features on Demand (FoD) es una licencia de software. La siguiente tabla enumera la actualización disponible y sus capacidades.

Tabla 2. Actualización opcional ServeRAID M1215 y sus características

Característica			RAID 5, 50	SED
Descripción de la opción	Numero de parte	Tipo
ServeRAID M1200 Series Zero Cache / RAID 5 Upgrade FOD	00AE930	FoD	Sí	Sí

Soporte de servidor

Las siguientes tablas enumeran los servidores en los que se admite el controlador M1215.

Nota: El controlador M1215 no es compatible con backplanes de almacenamiento interno SAS / SATA de 6 Gb que se pueden instalar en servidores x3500 M4 y x3550 M4.

Para obtener más información sobre los servidores que admiten cada adaptador, consulte el sitio web ServerProven:
http://www.lenovo.com/us/en/serverproven/xseries/controllers/matrix.shtml

Soporte de unidad

El controlador ServeRAID M1215 SAS / SATA admite las unidades que son compatibles con los servidores enumerados en las siguientes tablas. La cantidad máxima de unidades que se pueden conectar a la controladora RAID está limitada por la cantidad máxima de bahías internas para un servidor admitido.

• Tabla 6: SSD de 1,8 pulgadas
• Tabla 7: discos duros SAS / SATA de 12 Gb de intercambio en caliente de 2,5 pulgadas
• Tabla 8: discos duros SAS / SATA de 6 Gb de intercambio en caliente de 2,5 pulgadas
• Tabla 9: SSD SAS / SATA de 12 Gb de intercambio en caliente de 2,5 pulgadas
• Tabla 10: SSD SAS / SATA de 6 Gb de intercambio en caliente de 2,5 pulgadas
• Tabla 11: discos duros SAS / SATA de 12 Gb de intercambio en caliente de 3,5 pulgadas
• Tabla 12: discos duros SAS / SATA de 6 Gb de intercambio en caliente de 3,5 pulgadas
• Tabla 13: SSD SAS / SATA de 12 Gb de intercambio en caliente de 3,5 pulgadas
• Tabla 14: SSD SAS / SATA de 6 Gb de intercambio en caliente de 3,5 pulgadas
• Tabla 15: unidades de disco duro SAS / SATA de 6 Gb de intercambio simple de 2,5 pulgadas
• Tabla 16: discos duros SAS / SATA de 6 Gb de intercambio simple de 3,5 pulgadas
• Tabla 17: HDD de 12 Gb internas de 2,5 pulgadas para NeXtScale
• Tabla 18: discos duros de 6 Gb internos de 2,5 pulgadas para NeXtScale
• Tabla 19: discos duros internos de 12 pulgadas de 3,5 pulgadas para NeXtScale
• Tabla 20: discos duros de 6 Gb internos de 3,5 pulgadas para NeXtScale
• Tabla 21: SSD internos de 2,5 Gb y 2,5 Gb para NeXtScale
