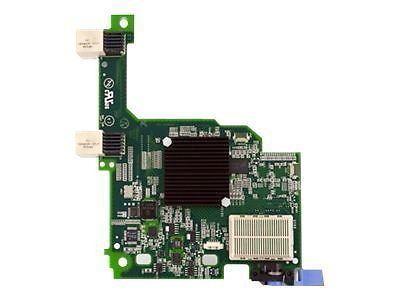

Emulex 10GbE Virtual Fabric Adapter Advanced II

for BladeCenter HS23
Lenovo Part Number 90Y9332, 00Y3302

El Emulex 10GbE adaptador Virtual Fabric Avanzada II (CFFh) para BladeCenter HS23 ofrece 10 Gb Ethernet (10 GbE) conectividad con los beneficios y la flexibilidad de ambos Tarjeta Virtual Network Interface (vNIC) y E / S convergencia con iSCSI o Fibre Channel sobre Ethernet (FCoE) . El Salón Virtual Fabric Adapter Avanzada II para HS23 tiene dos puertos Ethernet físicas que apoyan 1Gb / s y el tráfico de 10 Gbps. Cada puerto de 10 Gbps física se puede dividir en cuatro puertos virtuales con la asignación de ancho de banda en incrementos de 100 Mb / s a ??los 10 Gbps máximos por puerto físico. El Emulex 10GbE Virtual Fabric Adapter II para HS23 (81Y3120) es una tarjeta de interfaz de red (NIC), mientras que el Emulex 10GbE Virtual Fabric Adapter Avanzada II para HS23 (90Y9332) incluye soporte para descarga de hardware de protocolos de almacenamiento. Una opción de actualización (90Y9350) se puede utilizar para agregar compatibilidad con el protocolo de almacenamiento para el adaptador Virtual Fabric Emulex 10GbE II para IBM BladeCenter HS23, proporcionando una solución a prueba de futuro.

Un adaptador para gestionar todos cargas de trabajo de 1 GbE, 10GbE, Virtual O Convergencia NIC, I /

El adaptador de 10 GbE Emulex Tela Advanced Virtual II para BladeCenter HS23 se basa en la BladeEngine controlador Emulex tercera generación ™ 3 y soporta descarga de hardware y aceleración para los protocolos de red y de almacenamiento. Mediante el uso de una infraestructura común para redes Ethernet y almacenamiento, centros de datos pueden reducir los gastos de capital (CAPEX) para adaptadores, conmutadores y cables, y los gastos operativos (OPEX) de energía, refrigeración y administración de TI.

Funciones Emulex Virtual Fabric Adapter VNIC incluyen:

• Cada vNIC aparece como un adaptador individual al sistema operativo.
• Cada vNIC puede asignar ancho de banda en incrementos de 100 Mb.
• El adaptador se puede conectar a cualquiera de una infraestructura de centro de datos de 1 Gb o 10 Gb.

Controlador

• BladeEngine 3

Normas

• PCI Express base de especificación 2.0
• Interfaz de administración de energía del bus PCI, rev. 1.2
• Base IBM servidor blade Especificación para tarjetas de E / S
• IEEE 802.3ae (puertos 10GBASE Ethernet)
• IEEE 802.1q (LANs virtuales)
• IEEE 802.3ad (agregación de enlaces)
• IEEE 802.3x (control de flujo)
• IEEE 802.1p (calidad / clase de servicio)
• IEEE 802.1Qaz (Selección de transmisión mejorada)
• IEEE 802.1Qaz (Data Center Bridging intercambio de capacidades)
• IEEE 802.1Qbb (control de flujo basado en prioridades)
• IEEE 802.1ab (enlace descubrimiento capa de protocolo)

Arquitectura

• De doble canal, de 10 Gbps Ethernet Velocidad de enlace
• PCIe Express 2.0 (x8, 5GT / s), soporte MSI-X
• IBM BladeCenter CFFh Factor de forma
• Buffer de datos integrada y la memoria espacio de código

Características Ethernet

• IPv4 / IPv6 TCP, descarga de checksum UDP
  • Large Send Offload (LSO)
  • Gran descarga de recepción
  • Recibe Side Scaling (RSS)
  • IPv4 TCP Chimney
• La inserción y extracción de VLAN
• Las tramas gigantes de hasta 9000 Bytes
• Coalescencia de interrupción
• El equilibrio de carga y soporte de conmutación por error incluyendo la tolerancia a fallos del adaptador (AFT), cambie la tolerancia a fallos (SFT), equilibrio de carga adaptativo (ALB), el apoyo y el trabajo en equipo IEEE 802.3ad

Características iSCSI

• Métodos de detección del destino
• Modos de autenticación
• INT 13 Boot

Características FCoE

• Conductor común para AGV y HBA
• 64 N_Port ID Virtualization (NPIV) Interfaces (total para adaptador)
• Apoyo a la FIP y Tipos Ether FCoE
• Tela Siempre MAC Abordar apoyo (FPMA)
• 1024 conexiones portuarias concurrentes (RPI) por puerto
• 1024 intercambios activos (Xris) por puerto

Apoyo Integral OS

• Windows Server 2008, Windows Server 2003
• Red Hat Enterprise Linux Servidor
• Novell SUSE Linux Enterprise Server
• VMware vSphere, ESX, ESXi

Entornos de hardware

• IBM HS23 Cuchilla

Requisitos medioambientales

• Temperatura de funcionamiento: 0 ° a 55 ° C (32 ° a 131 ° F)
• Temperatura de almacenamiento: -40 ° a 70 ° C (-40 ° a 158 ° F)
• Humedad relativa: 5% a 95% sin condensación

Certificaciones

Los siguientes aprobaciones serán obtenidos antes del embarque de producción

• Reconocimiento UL UL 60950-1
• CUR reconoció a CSA22.2, No. 60950-1-03
• Baurt certificada a EN60950-1
• Normas de la FCC, Parte 15, Clase A
• ICES-003, Clase A
• Directiva EMC 2004/108 / CEE del Consejo (CE Mark)
  • EN55022, clase A
  • EN55024
• Marco de EMC de Australia (C-Tick Mark)
  • AS / NZS CISPR22 Clase A
• VCCI (Japón), Clase A
• KCC (Corea), Clase A
• BSMI (Taiwán), Clase A
• UE RoHS (Directiva 2002/95 / CE)
• De China RoHS

Información sobre pedidos

• Emulex adaptador Tela Virtual II para IBM BladeCenter HS23: 90Y9332
