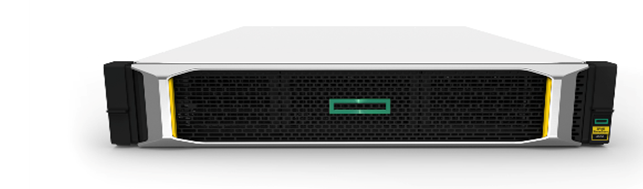

MSA 2052 SAN DC SFF Storage

¿Buscas un almacenamiento flash realmente simple y asequible? El sistema híbrido de almacenamiento HPE MSA 2052 con la nueva marca Gen10 ProLiant Branding está diseñado para una aceleración de aplicaciones asequible que es ideal para implementaciones de oficinas pequeñas y remotas. Pero no dejes que el bajo costo te engañe. El sistema de almacenamiento HPE MSA 2052 le brinda la combinación de simplicidad, flexibilidad para crecer ahora y en el futuro, y funciones avanzadas que tal vez no espere encontrar en una matriz de precios iniciales. Comience con 1,6 TB de capacidad de flash incluido y amplíe según sea necesario con cualquier combinación de discos de estado sólido (SSD), empresas de alto rendimiento o unidades SAS de línea media de bajo costo.

HPE MSA Storage ha sido la plataforma Fibre Channel de almacenamiento de entrada líder en la industria durante los últimos ocho años, con casi 500,000 sistemas de almacenamiento vendidos en todo el mundo. Con un rendimiento superior a 200,000 IOPS, el sistema de almacenamiento híbrido flash MSA 2052 puede ahorrarle hasta un 40% con un paquete de software todo incluido y 1,6 TB de capacidad de flash incluido. Es un almacenamiento flash realmente simple y asequible para ayudarlo a obtener el máximo rendimiento al menor costo.

· HPE MSA 2052 tiene un rendimiento superior a 200,000 IOPS para una aceleración de aplicaciones asequible

- Ofrece un rendimiento 2x IOPS que la generación anterior MSA 2042

- Ahorre un 40% en el flash híbrido MSA 2052 con software todo incluido y 1,6 TB de capacidad SSD incluida

· Servicios de datos avanzados sin experiencia requerida.

- Fácil de instalar, fácil de usar, fácil de mantener, no se necesita experiencia en almacenamiento

- La organización en niveles automatizada responde dinámicamente a los cambios en la carga de trabajo, por lo que no tiene que

· Mantenga su negocio funcionando con funciones de protección de datos expandidas

- La nueva tecnología de instantánea virtualizada facilita la protección de datos y la recuperación instantánea

- La replicación remota con FC e iSCSI es compatible con la recuperación de desastres asequible

· Crece con flexibilidad ahora y en el futuro

- Las actualizaciones de datos en el lugar protegen las inversiones en unidades y eliminan las migraciones de datos

- Comience de a poco y amplíe según sea necesario con cualquier combinación de unidades SSD, Enterprise o SAS de línea media.

Novedades de la familia de matrices MSA 2052

• Nuevas herramientas de carga de trabajo de E / S en la Interfaz de usuario para ayudar a los usuarios a beneficiarse de la organización de niveles en el MSA.

• Nuevo soporte LDAP

• Presentamos nuevos controladores de archivos de almacenamiento HPE para servicios de archivos.

• Presentamos la nueva compatibilidad con Zerto Virtual Replication para la solución BC / DR basada en hipervisor.

Almacenamiento HPE MSA 2052

1.

Fuentes de alimentación de ca

4.

Puerto Ethernet de gestión

2.

Puertos de conexión de host

8 y / o 16Gb FC,

1 GBE y / o 10GbeE iSCS, I o 6GB y / o 12Gb SAS,

5.

Puerto de expansión

3.

Puerto CLI (mini-USB)

MSA 2052

Descripciones

Número de pieza

Modelos de almacenamiento

HPE MSA 2052 SAN Dual Controller LFF Almacenamiento

Q1J02A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz LFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAN de la MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una licencia de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack. Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: SFPs no incluidos.

HPE MSA 2052 SAN Dual Controller SFF Storage

Q1J03A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz SFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAN de la MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una LTU de servicios de datos avanzados, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: SFPs no incluidos.

HPE MSA 2052 SAS Dual Controller LFF Storage

Q1J30A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz LFF de marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAS MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una unidad de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: Los SFP no son necesarios para los sistemas de almacenamiento SAS.

HPE MSA 2052 SAS Dual Controller SFF Storage

Q1J31A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz SFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAS MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una unidad de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: Los SFP no son necesarios para los sistemas de almacenamiento SAS.

Certificación ENERGY STAR

Los sistemas de almacenamiento HPE MSA 2052 están certificados por ENERGY STAR. Los productos con certificación ENERGY STAR son energéticamente eficientes, lo que se traduce en un ahorro de costos al reducir el consumo de energía y los descuentos reglamentarios. Consulte el sitio web de la EPA de EE. UU. Para obtener detalles sobre los criterios y el proceso de certificación de ENERGY STAR. La Certificación ENERGY STAR MSA 2052 se encuentra en el sitio web de la EPA.

Sistema de almacenamiento de nivel de operador (NEBS)

El sistema de almacenamiento HPE MSA 2052 no ofrece una solución combinada de grado de operador certificado por NEBS. Consulte las especificaciones rápidas de MSA 2050 sobre cómo configurar y ordenar componentes de nivel de operador.

Todos los modelos MSA 2052 ofrecen un conjunto común de características valiosas:

• La arquitectura del sistema de almacenamiento MSA 2052 maximiza el rendimiento

- Incluye chasis de matriz SFF o LFF de la marca MSA 2050, según el modelo

- Dos controladores MSA 2050 SAN o SAS

ú cuatro puertos host por controlador

ú Cada controlador SAN admite 8 GB FC, 16 GB FC, 1GbE iSCSI o 10GbE iSCSI. Conectividad de host

ú Cada controlador SAS admite conectividad de host de 6Gb y / o 12Gb

- 8 GB de caché por controlador.

- Copia de seguridad de caché sin batería con supercondensadores y flash compacto

- Dos cables .7m PDU (IEC C14)

- Un kit de montaje en rack

- Dos SSD de uso mixto de 800 GB

- Una licencia de uso avanzada de software de servicios de datos LTU

• El MSA 2050 SAN Controller permite a los clientes crear su propio Combo Controller mezclando FC y iSCSI SFP. A continuación se muestran las configuraciones válidas para mezclar SFPs:

Todos los modelos MSA 2052 ofrecen un conjunto común de características valiosas (cont):

· MSA 2052 incluye dos unidades de memoria flash de 800 GB que permiten a los administradores de TI acelerar el rendimiento de la aplicación

· Los dos SSD de 800 GB se pueden implementar opcionalmente como caché de lectura o como un grupo de discos virtuales SSD para almacenamiento en niveles.

- Implemente los dos SSD integrados como caché de lectura para mejorar el rendimiento de lectura aleatoria. Se admite un máximo de 2 SSD por grupo, lo que proporciona un máximo de 4 TB de caché de lectura por controlador, máximo 8 TB de caché de lectura por matriz.

- Implementar los dos SSD integrados como almacenamiento en niveles. El MSA 2052 puede administrar hasta tres niveles de almacenamiento: nivel de rendimiento, nivel estándar y nivel de archivo.

- La licencia de rendimiento automático de niveles necesaria para crear un grupo de discos virtuales SSD para capacidades de lectura y escritura viene de serie con todos los modelos MSA 2052. No es necesario comprar una licencia de software adicional.

• Los dos SSD de 800 GB se envían integrados (preinstalados) en el chasis de la matriz.
• Todos los modelos de MSA 2052 vienen de serie con la licencia de uso del software Advanced Data Services (ADS), que incluye niveles automáticos, 512 instantáneas y instantáneas remotas para la replicación remota. La LTU de Advanced Data Services requiere la activación de la licencia.
• Storage Management Utility V3 (SMU). Esta nueva GUI de administración de MSA brinda un nuevo aspecto moderno a la administración de arreglos.
• Thin Provisioning permite la asignación de almacenamiento de recursos de almacenamiento físico solo una vez que son consumidos por una aplicación. Thin Provisioning también permite el aprovisionamiento excesivo de los recursos del grupo de almacenamiento físico , lo que permite un crecimiento fácil de los volúmenes sin predecir la capacidad de almacenamiento por adelantado.
• Todos los modelos cuentan con una amplia variedad de unidades: unidades SSD de alto rendimiento, unidades SAS de clase empresarial y unidades de línea media SAS.
• El MSA 2052 admitirá un máximo de 7 carcasas de disco (LFF y / o SFF). Los gabinetes adicionales pueden ser HPE MSA 2050 LFF Disk Enclosure o HPE MSA 2050 SFF Disk Enclosure.
• El MSA 2050 puede crecer de manera incremental hasta un máximo de 96 LFF, 192 unidades SFF o una combinación de gabinetes SFF y LFF hasta un máximo de 8 gabinetes en total.
• Los grupos de discos de almacenamiento virtual se pueden dividir en varios gabinetes.
• Niveles de almacenamiento virtual RAID soportados; 1, 5, 6, 10.
• El número máximo de unidades de disco duro varía según los niveles de RAID: 2 unidades como máximo para el nivel de RAID 1; Máximo de 16 unidades para los niveles RAID 5, 6 y 10.
• Se pueden agregar múltiples grupos de discos en un único grupo de almacenamiento.
• El tamaño máximo de LUN es 140TB (128TiB)
• Los grupos de almacenamiento permiten que los datos de un LUN determinado se extiendan por todas las unidades en un grupo. Cuando se agrega capacidad a un sistema, el usuario también obtiene un beneficio de rendimiento de los ejes adicionales.
• Mejoras de instantáneas para almacenamiento virtual, incluidas mejoras de rendimiento, instantáneas jerárquicas y administración de recursos simplificada. Los administradores pueden supervisar y, opcionalmente, controlar el uso del espacio de instantáneas.
• Priorice los datos asignando el nivel de afinidad apropiado (Rendimiento, Sin afinidad o Archivo)
• Los clientes pueden configurar 512 TiB de capacidad por grupo virtual habilitando el soporte de grupo grande.
• Actualización de código de controlador en línea sin interrupciones. Requiere software de múltiples rutas.
• Actualizable por diseño. Los propietarios de una matriz MSA 2040, MSA 2042 y MSA 1040 pueden realizar actualizaciones de datos en el lugar a la nueva matriz MSA 2052. Esta capacidad única protege las inversiones anteriores en unidades y JBOD.

- Se aplican ciertas limitaciones. Por favor, revise la Actualización técnica a la nota técnica HPE MSA 2050/2052 antes de actualizar sus sistemas MSA 2040, MSA 2042 o MSA 1040.

• StoreEasy 3850 Gateway es compatible con el almacenamiento de archivos y bloques .

Solicitud

Soluciones

El almacenamiento HPE MSA 2052 es la solución ideal para clientes que ejecutan entornos de Oracle, Microsoft, SAP y aquellos clientes que están implementando tecnologías de servidores virtuales como VMware e Hyper-V. El MSA 2052 ofrece una funcionalidad empresarial que mejora los entornos virtuales, simplifica la administración y reduce los costos. Las matrices HPE MSA 2052, fáciles de implementar, escalar y mantener, garantizan que los datos empresariales cruciales permanezcan disponibles.

Hewlett Packard Enterprise ha desarrollado la mejor experiencia en su clase en tecnología Oracle, Microsoft, SAP y Virtualization Hypervisor mediante pruebas exhaustivas con HPE MSA 2052, servidores HPE y software de administración; soluciones de alta disponibilidad y recuperación de desastres; y copia de seguridad y recuperación en las plataformas de aplicaciones Oracle, Microsoft y SAP.

Aprende más

Para obtener más información sobre las soluciones de almacenamiento HPE específicas que se crean teniendo en cuenta los entornos de Oracle, Microsoft, SAP y virtualización, visite los sitios de soluciones que admiten cada una de estas aplicaciones.

HPE MSA Storage hipervínculo a: http://www.hpe.com/storage/MSA

Tecnología de producto

Solución MSA 2052

El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz LFF o SFF de la marca MSA 2050 según el modelo, dos fuentes de alimentación de CA, dos controladores MSA 2050 SAN o SAS, dos SSD de uso mixto de 800 GB, una LTU de servicios de datos avanzados. Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia .

Controlador SAN

La controladora SAN MSA 2052 admite 8Gb FC, 16Gb FC, 1GbE iSCSI o conectividad de host de 10GbE iSCSI. .

Controlador SAS

El controlador SAS MSA 2052 admite conectividad de host de 12 Gb. .

Modular

Chasis

Altura del rack 2U. 12 LFF o 24 bahías de unidad SFF. Todos los sistemas de almacenamiento MSA 2052 vienen con 2 controladores SAN o SAS según el modelo

NOTA: El MSA 2052 no admite configuraciones de controlador único. El soporte de un solo controlador se proporciona solo cuando un controlador falla en su controlador asociado.

Unidades disponibles

Los sistemas MSA 2052 SAN o SAS Storage admiten tanto las unidades MSA LFF de 3,5 pulgadas como las unidades MSA de 2,5 pulgadas SFF.

· Las unidades de estado sólido (SSD) ofrecen un rendimiento excepcional para aplicaciones que requieren un alto rendimiento de IOP de lectura aleatoria.

· Las unidades de clase empresarial Serial Attached SCSI (SAS) están diseñadas para una alta demanda, uso 24x7.

· Las unidades SAS de línea media generalmente se reservan para el archivo de datos, ya que son relativamente económicos y están disponibles en capacidades muy grandes.

Cajas de disco opcionales

Al igual que el usuario tiene una opción de chasis para el gabinete de arreglo (bahías de unidad LFF o SFF), también tiene una opción de gabinetes de disco de expansión que se adaptan a cualquier tamaño de unidad. Tanto el MSA 2050 LFF Disk Enclosure como el MSA 2050 SFF Disk Enclosure pueden agregarse en caliente a una matriz operativa. Las carcasas de matriz SFF y LFF y las carcasas de disco se pueden mezclar sin limitaciones.

MSA 2050 LFF Disk Enclosure . Este gabinete de 2U está diseñado para admitir doce unidades HPE Storage LFF y acepta unidades de disco duro SSA de 12 Gb, Enterprise SAS y SAS MidLine (MDL) de doble puerto de MSA. El gabinete de disco LFF MSA 2050 preconfigurado tiene dos módulos de E / S y es compatible con las matrices de controlador doble MSA 2052.

• El Gabinete de disco MSA 2050 LFF se puede conectar a los modelos de almacenamiento MSA 2052 LFF o SFF.

• Cada MSA 2050 LFF Disk Enclosure se entrega de manera estándar con dos cables mini-SAS de .5m a mini-SAS para la conexión al puerto de expansión de la matriz MSA 2052 o al puerto en cascada del gabinete de disco existente.

• Los gabinetes de disco LFF y / o SFF se pueden mezclar hasta un máximo de 7 gabinetes de disco en total

Caja de disco HPE MSA 2050 SFF Esta caja de 2U está diseñada para admitir veinticuatro unidades de almacenamiento SFF de 2,5 pulgadas HPE Storage y acepta unidades de disco duro MSA de 12 Gb SSD de doble puerto, Enterprise SAS o SAS MidLine (MDL). El gabinete de disco MSA 2050 SFF preconfigurado tiene dos módulos de E / S y admite los arreglos de controlador doble MSA 2052.

• El MSA 2050 SFF Disk Enclosure se puede conectar a los modelos de almacenamiento MSA 2052 LFF o SFF

• Cada MSA 2050 SFF Disk Enclosure se entrega de manera estándar con dos cables mini-SAS de 0.5m a mini-SAS para la conexión al puerto de expansión de matriz del MSA 2052 o al puerto en cascada del gabinete de disco existente.

• Los gabinetes de disco LFF y / o SFF se pueden mezclar hasta un máximo de 7 gabinetes de disco en total.

Escalabilidad

Las configuraciones de matriz del MSA 2052 están diseñadas para permitir que una instalación comience con una capacidad menor y pueda crecer gradualmente según sea necesario. La flexibilidad de SSD, Enterprise SAS o SAS MidLine (MDL) impulsa la tecnología, los factores de forma, los tamaños, las velocidades y los costos por GB, lo que permite que un sistema se ajuste fácilmente a casi cualquier presupuesto.

• Las configuraciones de Factor de forma grande pueden escalar hasta 144TB SAS MDL por gabinete de matriz, expandible a 1152 TB SAS MDL con la adición de un máximo de siete MSA 2050 LFF Disk Enclosure.
• Las configuraciones de Small Form Factor pueden escalar hasta 76.8 TB SAS SSD por gabinete de matriz, expandible a 614.4 TB SAS con la adición de un máximo de siete MSA 2050 SFF Disk Enclosure.
• Los usuarios pueden configurar un gabinete de matriz MSA 2052 SFF con un gabinete de disco MSA 2050 LFF. Esta es una excelente opción para una configuración que admita SSD SFF de alta velocidad o unidades SAS de clase empresarial SFF rápidas en el gabinete de matriz, combinadas con unidades LFF económicas preparadas para fines de archivado, todas en la misma matriz.

Grupo de discos

Un grupo de discos es una colección de discos en un modo de redundancia determinado (RAID 1, 5, 6, 10). El nivel y tamaño de grupo de discos RAID se puede crear según los requisitos de rendimiento y / o capacidad. Se pueden asignar varios grupos de discos a un grupo de almacenamiento para usar con las funciones de almacenamiento virtual.

LUNs

Las matrices MSA 2052 admiten 512 volúmenes y hasta 512 instantáneas en un sistema. Todos estos volúmenes se pueden asignar a LUN. Tamaños máximos de LUN de hasta 140 TB (128 TiB). Thin Provisioning le permite al usuario crear los LUN independientes del almacenamiento físico.

Piscinas de almacenamiento

Los grupos de almacenamiento están compuestos por uno o más grupos de discos. Los datos de un volumen en un LUN dado ahora pueden abarcar todas las unidades de disco en un grupo. Cuando se agrega capacidad a un sistema, los usuarios se beneficiarán del rendimiento de todos los ejes en ese grupo.

El MSA 2052 admite volúmenes grandes y flexibles con tamaños de hasta 128 TB y facilita la expansión de capacidad sin problemas. A medida que los volúmenes se expanden, los datos se reajustan automáticamente para equilibrar la utilización de la capacidad en todas las unidades.

RAID 1, 5, 6, 10

El MSA 2052 presenta varios niveles adicionales importantes. RAID 6 ofrece el más alto nivel de protección RAID. Asigna dos conjuntos de datos de paridad a través de unidades y permite operaciones de escritura simultáneas. Puede soportar dos fallos de unidad simultáneos sin tiempo de inactividad ni pérdida de datos. RAID 10 es duplicación y creación de bandas sin paridad y permite crear grandes grupos de discos con alto rendimiento y duplicación para tolerancia a fallas. RAID 5 combina el strip strip y la paridad. Debido a que los datos y la paridad se dividen en todos los discos, ningún disco es un cuello de botella. La creación de bandas también permite a los usuarios reconstruir datos en caso de una falla del disco

Actuación

Las cifras de rendimiento proporcionadas aquí son para referencia ya que existen muchas variables entre las configuraciones de matriz, las cargas de trabajo, los tipos de disco duro, los parámetros de configuración del grupo de discos y la configuración del sistema host. Hewlett Packard Enterprise ha publicado tradicionalmente un conjunto de especificaciones de rendimiento de MSA de extremo a extremo que se incorporan a las herramientas HPE Sizer que se basan en configuraciones conservadoras del mundo real. Estos números de rendimiento de extremo a extremo están sujetos a cambios sin previo aviso. Resultados de rendimiento de extremo a extremo de MSA 2052 :

Notas de rendimiento de extremo a extremo

1 Los resultados de rendimiento se generaron utilizando herramientas de prueba internas de HPE. La cantidad y el tipo de aplicaciones, el tipo de unidad y la cantidad de unidades, el sistema operativo utilizado y la cantidad de hosts afectarán el rendimiento general. Esta tabla se proporciona estrictamente como una comparación de laboratorio de prueba.

2 Configuración de controlador dual, (8) SSD de uso mixto de 400 GB, RAID: 1, dos unidades por grupo de discos; dos grupos de discos por grupo, 2 volúmenes por grupo, tamaño de bloque: 8k, latencia promedio inferior a 5 ms, host de Windows Server 2012, conexión directa a la matriz de 16 Gb FC.

Configuración de 3 controladores dobles, (72) HDD de 15k, RAID: 5, nueve unidades por grupo de discos, 4 grupos de discos por grupo, 32 volúmenes por grupo, tamaño de bloque: 256k, latencia promedio inferior a 30 ms, host de Windows Server 2012, directo de 16 Gb conectarse a la matriz.

4 Los números de rendimiento secuencial se generaron utilizando cargas de trabajo secuenciales segmentadas. Para cargas de trabajo secuenciales segmentadas con una profundidad de cola mayor que 1, cada flujo secuencial está diseñado para operar en un rango de LBA separado. Otros tipos de cargas de trabajo secuenciales que se dirigen a rangos específicos de LBA pueden lograr mejores resultados.

Cifras de rendimiento de extremo a extremo mediante almacenamiento virtual

Figuras de rendimiento de HPE MSA 2050 de extremo a extremo ¹

Modelo de controlador

HPE MSA 2050 SAN

HPE MSA 2050 SAS

Protocolo de host ²

16 Gb FC

10 GbE iSCSI

1 GbE iSCSI

12 Gb SAS

Tecnología de accionamiento

HDD

SSD

HDD

SSD

HDD

SSD

HDD

SSD

MSA 2050 RAID 10 Resultados de rendimiento ^3,4,5,11 ** NOTA: RAID 1 se utilizó para las pruebas de SSD.

Lecturas Aleatorias IOPS

63,600

220.800

63,500

208,400

63.200

103,700

50.800

219,100

Escrituras Aleatorias IOPS

37,300

103,000

37,300

94,300

37.200

93,300

37,100

97.500

Mezcla aleatoria 60/40 IOPS

47.600

142,100

46,600

133,000

46.800

130.500

44.500

138,800

Lecturas secuenciales MB / s

5,350

5,350

880

5,350

Escrituras secuenciales MB / s

3,110

3,110

880

3,120

MSA 2050 RAID 5 Performance Results ^6,7,12

Lecturas Aleatorias IOPS

56,300

219.200

55,800

201,400

56,000

103,400

47,300

209.600

Escrituras Aleatorias IOPS

18,100

43.400

18,000

41,400

18,300

40.600

18,000

43.100

Mezcla aleatoria 60/40 IOPS

29,100

80,000

29.200

75,400

28,700

73,900

28,000

78,700

Lecturas secuenciales MB / s

5,290

5,280

880

5,290

Escrituras secuenciales MB / s

4.650

3,870

880

4,710

MSA 2050 RAID 6 Resultados de rendimiento ^8,9,10,13

Lecturas Aleatorias IOPS

56,100

219,000

55,700

201,300

55,700

105,000

47,400

209.800

Escrituras Aleatorias IOPS

13,000

36,000

13,000

35.600

13.200

35,300

13,000

36,700

Mezcla aleatoria 60/40 IOPS

21,400

72.200

21.200

68.500

21,300

67,300

21,300

71,500

Lecturas secuenciales MB / s

5,550

5,530

880

5,560

Escrituras secuenciales MB / s

4.440

3,680

880

4.600

NOTA: la cantidad y el tipo de aplicaciones, el tipo de unidad y la cantidad de unidades, el sistema operativo utilizado y la cantidad de hosts afectarán el rendimiento general. Esta tabla se proporciona estrictamente como una comparación de laboratorio de prueba. Estos números reflejan una configuración de matriz completa con el número máximo de puertos y controladores front-end. Los resultados de las pruebas que se muestran para el HPE MSA 2050 están diseñados para proporcionar un punto de referencia conservador para las comparaciones.

1. Las pruebas secuenciales (MB / s) se basan en tamaños de bloque de 256K y las pruebas aleatorias (IOPS) se basan en tamaños de bloque de 8K ejecutados contra el almacenamiento. Para cargas de trabajo secuenciales con una profundidad de cola mayor que 1, cada flujo secuencial está diseñado para operar en un rango de LBA separado. Otros tipos de cargas de trabajo secuenciales que se dirigen a rangos específicos de LBA pueden lograr mejores resultados. No se pueden esperar resultados con un solo host.

2. Los resultados de Fibre Channel se midieron utilizando adaptadores de bus de host FC de 16 Gb. Los resultados de SAS se midieron utilizando adaptadores de bus de host SAS de 12 Gb. Los resultados iSCSI de 10 GbE se midieron utilizando adaptadores de bus de host iSCSI de 10GbE. Los resultados iSCSI de 1 GbE se midieron utilizando los controladores de interfaz de red (NIC) de 1GbE. Los hosts se conectaron directamente a la matriz HPE MSA 2050.

3. Resultados aleatorios de la unidad de disco duro (HDD) RAID 10 de MSA 2050: configuración del controlador dual, (192) disco duro de 15K, 12 unidades por grupo de discos, 8 grupos de discos por grupo, 8 volúmenes por grupo.

4. Resultados de lectura secuencial de la unidad de disco duro (HDD) MSA 2040 RAID 10: configuración del controlador doble, (96) HDD de 15K SAS, 12 unidades por grupo de discos, 4 grupos de discos por grupo, 4 volúmenes por grupo.

5. Resultados de escritura secuencial de la unidad de disco duro (HDD) RAID 10 de MSA 2040: configuración del controlador dual, (48) unidades de disco duro SAS de 15K, 12 unidades por grupo de discos, 2 grupos de discos por grupo, 4 volúmenes por grupo.

6. Resultados aleatorios de la unidad de disco duro (HDD) RAID 5 de MSA 2050: configuración del controlador dual, (180) HDD de 15K, 9 unidades por grupo de discos, 10 grupos de discos por grupo, 10 volúmenes por grupo.

7. Resultados secuenciales de la unidad de disco duro (HDD) RAID 5 MSA 2050: configuración del controlador dual, (72) disco duro 15K, 9 unidades por grupo de discos, 4 grupos de discos por grupo, 4 volúmenes por grupo.

8. Resultados aleatorios de la unidad de disco duro (HDD) RAID 6 del MSA 2050: configuración del controlador dual, (180) disco duro 15K, 10 unidades por grupo de discos, 9 grupos de discos por grupo, 9 volúmenes por grupo.

9. Resultados de lectura secuencial de la unidad de disco duro (HDD) MSA 2050 RAID 6: configuración del controlador dual, (80) disco duro 15K, 10 unidades por grupo de discos, 4 grupos de discos por grupo, 4 volúmenes por grupo.

10. Resultados de escritura secuencial de la unidad de disco duro (HDD) RAID 6 de MSA 2050: configuración del controlador dual, (40) disco duro de 15K, 10 unidades por grupo de discos, 2 grupos de discos por grupo, 4 volúmenes por grupo.

11. Resultados de las unidades de estado sólido (SSD) RAID 1 de MSA 2050: configuración de controlador dual, (8) SSD, 2 SSD por grupo de discos, 2 grupos de discos por grupo, 4 volúmenes por grupo.

12. Resultados de las unidades de estado sólido (SSD) RAID 5 de MSA 2050: configuración de controlador dual, (6) SSD, 3 SSD por grupo de discos, 1 grupo de discos por grupo, 4 volúmenes por grupo.

13. Resultados de las unidades de estado sólido (SSD) RAID 6 del MSA 2050: configuración del controlador dual, (8) SSD, 4 SSD por grupo de discos, 1 grupo de discos por grupo, 4 volúmenes por grupo.

Herramientas de configuración y gestión

Acceso de administración, fuera de banda, Storage Management Utility (SMU), CLI.

Tipos de interfaz: USB 100/1000 Ethernet.

Protocolos compatibles SNMP, SMI-S, SSH, SMTP, FTP, SFTP, HTTP, HTTPS, Telnet

Soporte de navegador web

Los arreglos MSA 2052 vienen integrados con un navegador web y un software basado en CLI para el almacenamiento y la administración, configuración, configuración y resolución de problemas de RAID. La administración de MSA 2052 es compatible con Microsoft Internet Explorer, Mozilla Firefox y Google Chrome.

Expansión de conexión en caliente y soporte de reemplazo

Todos los modelos MSA 2052 son compatibles con la expansión de conexión en caliente y el reemplazo de controladores redundantes, gabinetes, ventiladores, fuentes de alimentación y módulos de E / S para una instalación y mantenimiento sencillos y rápidos. También se admite la expansión de adición en caliente de los gabinetes de disco.

Compatibilidad del servidor HPE

El MSA 2052 es compatible con la mayoría de los servidores HPE ProLiant, BladeSystems e Integrity, incluidos

· HPE ProLiant DL, ML Servers

· Servidores blade HPE c-Class

· Servidores de integridad, IA64

· La compatibilidad debe confirmarse en: http://www.hpe.com/storage/spock

NOTA: depende del protocolo.

3 ^rd servidor Partido

apoyo

El MSA 2052 es compatible con la mayoría de los servidores basados ??en Intel y AMD (x86) estándar de la industria de múltiples proveedores. Hewlett Packard Enterprise requiere que el servidor de terceros se registre y se incluya en el Catálogo de servidores de Microsoft Windows.

· Hewlett Packard Enterprise recomienda que el proveedor de servidores de terceros sea un miembro activo de TSANet. Consulte el sitio web de TSANet para obtener más información: http://www.tsanet.com

· Los servidores que no son HPE generalmente serán compatibles si se utiliza la pila de almacenamiento HPE. Esto incluye HBA y controladores de marca HPE compatibles, y conmutadores FC compatibles.

Soporte OS

Consulte las declaraciones de soporte de Hewlett Packard Enterprise para obtener el soporte completo de la versión actual del sistema operativo : http://www.hpe.com/storage/spock

• Microsoft Windows Server 2016
• Microsoft Windows Server 2012
• VMware
• HP-UX
• Red Hat Linux
• SuSE SLES Linux

NOTA: depende del protocolo.

Paquete de software de servicios de datos avanzados

HPE MSA Advanced Data Service Suite se incluye como una característica estándar en el MSA 2052 sin costo adicional. El paquete de software estándar MSA Advanced Data Services incluye la siguiente funcionalidad:

· Software de niveles de rendimiento y niveles de archivo.

· 512 Snapshots y Volume Copy Software

· Software Snap Snap

Niveles de rendimiento y niveles de archivo

Los niveles de disco se componen de agregar 1 o más grupos de discos de discos físicos similares. El MSA 2052 soporta 3 niveles distintos:

- Un nivel de rendimiento con SSDs.

- Un nivel SAS estándar con discos duros SAS empresariales

- Un nivel de archivo utilizando HDDs de línea media.

El MSA 2052 admite la organización de niveles sub-LUN y el movimiento automatizado de datos entre niveles. El motor de nivelación automatizado MSA 2052 mueve los datos entre los niveles disponibles según las características de acceso de esos datos. Las "páginas" a las que se accede con más frecuencia migrarán al nivel más alto disponible, entregando el máximo de E / S a la aplicación.

Para habilitar la organización en niveles (movimiento de datos) entre el nivel de rendimiento con SSD y cualquiera de los otros niveles, se requiere la suite de servicios de datos avanzados. Los sistemas que contienen solo SSD no requerirán licencias adicionales hasta que se agreguen niveles adicionales.

Instantánea y

Copia Volumen

· 512 Snapshots y Volume Copy son características estándar en el MSA 2052

· Las instantáneas crean hasta 512 copias de datos en un momento dado

· Las copias en volumen crean hasta 128 copias de datos en un momento dado

· Las copias de volumen se convierten en volúmenes estándar cuando están completas

· La recuperación es instantánea: revertir los datos de cualquier instantánea o copia de volumen anterior

· Realice una copia de seguridad de los datos 'ajustados' en el disco, cinta virtual o cinta física sin una ventana de copia

Broches remotos

· El software HPE MSA Remote Snap es un software basado en matrices que proporciona replicación remota en los productos de la matriz HPE MSA 2050. MSA Remote Snap es una forma de replicación asíncrona que consiste en la replicación de datos a nivel de bloque de un volumen en un sistema local a un volumen en un segundo sistema independiente. Este segundo sistema puede ubicarse junto con el primer sistema o puede estar ubicado en un sitio remoto.

· La funcionalidad HPE Remote Snap se basa en la tecnología Snapshot existente ofrecida por los productos HPE MSA array. Las instantáneas se utilizan para rastrear los datos que se replicarán, así como para determinar las diferencias en los datos actualizados en el volumen maestro, minimizando la cantidad de datos que se transferirán.

· La tecnología de replicación de HPE Remote Snap brinda la capacidad de cumplir con las capacidades clave de administración y protección de datos. Primero, debido a que Remote Snap utiliza instantáneas como tecnología subyacente, crea múltiples puntos de recuperación locales que se pueden usar para tareas que complementan las copias de seguridad diarias; en segundo lugar, la replicación proporciona la capacidad de acceder a los datos en un sitio remoto que podría utilizarse para operaciones dispersas; y la tercera, pero definitivamente no menos importante, la replicación permite la continuidad del negocio en caso de una falla en el sitio primario.

· Para realizar una replicación, se toma una instantánea del volumen que se va a replicar, creando una imagen de punto en el tiempo de los datos. Esta imagen de punto en el tiempo luego se replica en el volumen de destino copiando los datos representados por la instantánea a través de un medio de transporte como TCP / IP (iSCSI) o Fibre Channel. La cantidad de datos transferidos se minimiza mediante el uso de instantáneas siempre que sea posible.

NOTA:   Se requiere una licencia de Advanced Data Services Suite por matriz para la replicación. Por ejemplo, si tiene dos matrices MSA que realizan replicación (del sistema primario al sistema remoto), necesitará un total de 2 licencias.

Características del producto

· Replicación asíncrona basada en almacenamiento

· El soporte de interconexiones de Ethernet y Fibre Channel proporciona opciones flexibles para los entornos de aplicación.

· La tecnología de replicación basada en instantáneas significa que solo los datos modificados se replicarán en un sitio alternativo

· Replicación de muchos a 1 (hasta 4 nodos): el caso de uso principal es replicar desde "muchas" sucursales a la oficina principal con el fin de realizar copias de seguridad de los datos de las sucursales

· El programador avanzado proporciona varias opciones a los administradores de TI para la continuidad del negocio

· La arquitectura flexible permite la replicación remota entre los arreglos MSA 2052 y MSA 2040 o MSA 1040 utilizando la arquitectura de almacenamiento virtual y con licencia para Remote Snap. Protege las inversiones existentes y mejora los objetivos de planificación de la continuidad del negocio.

· La replicación basada en instantáneas permite la recuperación local y remota dependiendo de la necesidad. La replicación de instantáneas aísla los problemas en un punto específico en el tiempo que puede seleccionar el administrador. Además, la replicación de instantáneas admite la replicación a larga distancia.

· Las relaciones múltiples proporcionan una mayor flexibilidad y utilización del almacenamiento.

· La integración de 512 Instantáneas y Copia de volumen proporciona mejores eficiencias al combinar las tecnologías de administración y matriz para crear copias locales.

· Rápida recuperación de la aplicación con un mínimo o ninguna pérdida de transacción

· Creación de copias tolerantes a desastres de sus datos comerciales críticos.

· Solución sin punto único de falla para aumentar la disponibilidad de sus datos

HPE OneView para VMware vCenter

HPE OneView para VMware vCenter es un componente dentro del complemento HPE OneView para vCenter. Permite a los administradores de vSphere obtener rápidamente información sensible al contexto y administrar dispositivos de almacenamiento HPE compatibles como MSA en su entorno VMware vSphere directamente desde vCenter. Este complemento funciona independientemente del producto central HPE OneView y no requiere una licencia para usarlo .  Al proporcionar una relación clara entre las máquinas virtuales, los almacenes de datos y el almacenamiento, la productividad del administrador de VMware aumenta, al igual que la capacidad de garantizar la calidad del servicio. Los roles para los administradores se pueden definir de forma individual, lo que brinda la capacidad de aplicar permisos específicos para las funciones de vista y control.

HPE OneView para VMware vCenter admite entornos de matriz mixta que incluyen MSA Storage y otros sistemas de almacenamiento HPE que incluyen 3PAR Storage, Nimble Storage, StoreVirtual y StoreOnce. .

Cuando se implementa con MSA Storage, HPE OneView proporciona lo siguiente:

• Funcionalidad de gestión activa para el almacenamiento MSA:

- Crear / Expandir / Eliminar un almacén de datos

- Crear una máquina virtual a partir de una plantilla

• Supervisa el estado y el estado del almacenamiento de MSA.
• Muestra las conexiones de LUN / volumen desde las máquinas virtuales y los servidores ESX a las matrices y proporciona la ubicación y los atributos de la matriz MSA dentro de la SAN
• Identifica qué funciones de almacenamiento están disponibles para permitir a los administradores hacer coincidir las características disponibles en la matriz MSA con sus requisitos
• Proporcionar una vista a nivel de clúster del almacenamiento

HPE OneView para VMware vCenter se puede descargar desde Software Depot: https://h20392.www2.hpe.com/portal/swdepot/displayProductInfo.do?productNumber=HPVPR

Para obtener más información sobre HPE OneView para VMware vCenter, visite: http://h22168.www2.hpe.com/us/en/partners/vmware/

HPE OneView para System Center

HPE OneView para MicroSoft System Center proporciona una integración completa de HPE Storage, HPE Servers, HPE Blade System y HPE Virtual Connect con Microsoft System Center. HPE OneView para System Center permite la administración y el monitoreo de HPE MSA Storage que se ejecuta en el entorno de Microsoft con una única vista de panel de vidrio para eventos / alertas, paneles de capacidad y estado e información detallada sobre la infraestructura virtual. Se integra perfectamente con Microsoft System Center Operations Manager (SCOM). Proporciona una integración perfecta con Microsoft System Center Operations Manager (SCOM), lo que permite el descubrimiento predefinido y las políticas de monitoreo, las reglas de procesamiento de eventos y las vistas de topología para el almacenamiento de HPE, incluidos los sistemas de almacenamiento de MSA.

Cuando se implementa con la matriz MSA 1050, HPE OneView para System Center proporciona lo siguiente:

· Supervisa el estado, los eventos y las alertas para el MSA 1050: grupos virtuales y volúmenes

· Proporciona información de topología para máquinas virtuales aprovisionadas en la matriz de almacenamiento de MSA

HPE OneView para System Center se puede descargar sin cargo desde Software Depot: https://h20392.www2.hpe.com/portal/swdepot/displayProductInfo.do?productNumber=System_Center

vStorage API para integración de arreglos (VAAI)

La API vStorage para la integración de arreglos (VAAI) es uno de los conjuntos de interfaz de programación de aplicaciones (API) en vSphere. VAAI es una API que los socios de almacenamiento pueden aprovechar para mejorar el rendimiento de las operaciones de administración de máquinas virtuales (VM) delegando estas operaciones a la matriz de almacenamiento. Con la descarga de hardware, los hosts ESX / ESXi realizan ciertas operaciones más rápido y consumen menos recursos de memoria y CPU del servidor, y también ancho de banda de almacenamiento y puerto de almacenamiento. VAAI incluye primitivas de ruta de datos de VM de alto rendimiento y escalables.

Primitivas de hardware de almacenamiento para VAAI

• Copia completa o movimiento asistido por hardware
• Bloqueo a cero o hardware asistido a cero
• Bloqueo asistido por hardware o prueba atómica y conjunto (ATS)

UNMAP recupera el espacio que ya no se encuentra en un volumen VMFS con aprovisionamiento ligero

Soporte LDAP

LDAP (Lightweight Directory Access Protocol) es un protocolo de aplicación estándar de la industria para acceder y mantener servicios de información de directorio distribuidos a través de una red IP. LDAP ofrece la posibilidad de autenticar a los usuarios de MSA con un directorio central.

• Las credenciales de dominio o directorio no se almacenan en el MSA para la autenticación: evita un problema de seguridad
• Una vez que los grupos de usuarios están configurados en todos los MSA de su organización, los usuarios pueden autenticarse en cualquier MSA a través de Active Directory
• Utiliza una implementación LDAP para autenticar usuarios con un Active Directory de Windows
• MSA CLI y SMU permitirán la configuración de nuevos grupos de usuarios de LDAP en el esquema de seguridad de MSA (administrar / monitorear usuarios, restricciones de interfaz Web / CLI / FTP)
• Posibilidad de autenticar usuarios locales o LDAP

Funcionalidad de carga de trabajo de E / S

Se ha agregado un nuevo elemento de interfaz de usuario llamado "Carga de trabajo de E / S" a la pantalla principal en la pantalla de inicio WBI de MSA para el firmware GL270 o posterior. Los controladores de matriz MSA mantienen un registro de una cantidad sustancial de datos pertenecientes a la dinámica de E / S a nivel de página lógica (fragmentos de 4 MB). De estos datos, es posible proporcionar un poco de visibilidad a lo por ciento (%) de I / O ' s están siendo procesados por qué por ciento (%) de la capacidad de la matriz general a través de una línea de tiempo de 7 días. Mientras que algunas cargas de trabajo tienen “ transitorios ” patrones de acceso a datos, muchas cargas de trabajo tienen patrones de acceso estable en pequeñas porciones de la matriz ' capacidad de s. Esto produce "páginas "calientes" en la matriz que mantienen caliente una gran cantidad de tiempo de actividad de la matriz. Los usuarios verían beneficios sustanciales si estas páginas pudieran ser servidas desde los medios más rápidos de la matriz (idealmente SSD). Como se ha descrito en el MSA ' funcionalidad escalonamiento s, motor de escalonamiento de la matriz MSA trabajará para posicionar las páginas más calientes en los medios de comunicación más rápido en cualquier momento dado.

El nuevo gráfico de carga de trabajo de E / S mostrará una línea etiquetada como Capacidad y un gráfico de línea para cada porcentaje de carga de trabajo seleccionado (100%, 80% u otro valor de%). A continuación se muestran dos ejemplos de escenarios de usuario en los que el gráfico de carga de trabajo de E / S podría ser útil y cómo utilizar los datos que proporciona el gráfico.

1) Instalación de nuevo usuario o SSD

a. Una vez que se instale la matriz MSA y se hayan ejecutado cargas de trabajo durante una semana, los datos de la carga de trabajo de E / S darán una representación de la capacidad que atiende al 100% de E / S y al 80% de E / S. Los usuarios pueden seleccionar un valor% personalizado si lo desea. En una instalación nueva o en una instalación sin un nivel de SSD instalado, la línea del 80% es un punto de partida razonable para un nivel de SSD. Sobre la base de los valores de RAID SSD, los clientes pueden entonces calcular un buen punto de partida con respecto al dimensionamiento de nivel SSD basado en esa semana " carga de trabajo s. Si bien no es una regla rápida, es un buen punto de partida. Estos valores también deben compararse con la "regla de oro" de las Mejores Prácticas, que sugiere que entre el 5% y el 15% de la capacidad de la matriz deberían ser SSD para soluciones escalonadas.

2) Usuarios con niveles de SSD existentes o almacenamiento en caché de lectura instalado y en ejecución

a. Para los arreglos que se ejecutan con SSD instaladas (en caché de niveles o de lectura), el gráfico de carga de trabajo de E / S tendrá una línea de puntos que muestra la capacidad del SSD instalado. Los gráficos de carga de trabajo de E / S pueden verificarse periódicamente para ver dónde está la línea de E / S del 80% con respecto a la línea de capacidad de SSD. Si bien no hay reglas estrictas y rápidas que indiquen situaciones buenas / malas, los usuarios pueden usar el gráfico con otras herramientas de rendimiento del sistema para comprender mejor la dinámica específica de su instalación y la dinámica normal de un sistema en las actividades diarias para un Entorno específico.

La interpretación de los gráficos de E / S de la carga de trabajo permite a los usuarios encontrar un equilibrio entre los costos de SSD y los beneficios de rendimiento. Por ejemplo, algunos clientes pueden estar dispuestos a tener un par de días donde el uso máximo está muy por encima de la línea de capacidad del SSD, ya que puede ser aceptable tener un rendimiento más lento, ya que el sistema utiliza discos duros para un porcentaje mayor de la E / S de la carga de trabajo. Esto puede ser perfectamente aceptable para sistemas dimensionados para optimizar $ / TB debido a restricciones presupuestarias. Es posible que otros usuarios deseen optimizar el sistema de modo que un porcentaje considerable de E / S diarias tengan la oportunidad de residir en medios SSD (con un tamaño del 80% o 90%). Cuando se combina con otras herramientas de monitoreo de rendimiento, la nueva función de carga de trabajo de E / S les da a los usuarios cierta representación de cómo las cargas de trabajo y el MSA están trabajando juntos en el entorno del mundo real de un usuario.

Controlador (es) de archivos opcional

Agregue servicios de archivos optimizados, seguros y confiables a su MSA 2050 con uno o más controladores de archivos de almacenamiento HPE preconfigurados. El aumento de un MSA 2050 con un controlador de archivos o un grupo de controladores de archivos de alta disponibilidad crea una solución de bloque / archivo unificada que maximiza su inversión total en almacenamiento. Cada controlador de archivos de almacenamiento HPE se basa en HPE ProLiant DNA y Microsoft Windows Storage Server 2016, y puede servir a miles de usuarios concurrentes y múltiples cargas de trabajo diversas al mismo tiempo que proporciona una experiencia de administración sencilla y familiar para los generalistas de TI o los administradores de almacenamiento.

El controlador de archivos de almacenamiento cuenta con un procesador Intel Xeon-Bronze con 16 GB de memoria, energía redundante, TPM 2.0, HPE iLO Advanced con una licencia de 1 año y una garantía de respuesta de 3 años en piezas / mano de obra / in situ con el día hábil siguiente. Diseñado para conectarse a matrices HPE MSA 1050/2050/2052 y otros entornos SAN pequeños.

Amplios protocolos de acceso a archivos compatibles: SMB (2.0, 2.1, 3.0, 3.02 y 3.1.1), NFS (v2, v3, v4.1), WebDAV, HTTP / HTTPS, FTP / FTPS e iSCSI.

Agrupe hasta ocho controladores de archivos para una alta disponibilidad y una conmutación por error transparente, permitiendo la continuidad del acceso a los datos en caso de una falla o para actualizaciones de mantenimiento en línea.

Para obtener más información sobre los controladores de archivos de almacenamiento HPE, visite https://h20195.www2.hpe.com/v2/GetDocument.aspx?docname=a00047729enw

HPE Complete -

Zerto

Los usuarios de HPE MSA Storage pueden aprovechar la Replicación Virtual de Zerto para replicar aplicaciones y datos de una matriz MSA a otra matriz MSA. Los casos de uso más populares incluyen el almacenamiento MSA departamental replicado en el almacenamiento empresarial, el almacenamiento empresarial replicado en la matriz MSA, o proteger las cargas de trabajo de MSA en la nube.

Zerto opera en el nivel del hipervisor e incluye la orquestación y la automatización integradas para permitir una recuperación más rápida de las cargas de trabajo (RTO en minutos) en un Objetivo de Punto de Recuperación (RPO de segundos) mucho más bajo disponible a través de otras herramientas de protección de datos como el respaldo. Zerto también es una herramienta de movilidad de carga de trabajo y permite a TI mover con confianza las cargas de trabajo y los datos a través de almacenamiento o nube heterogénea.

Ordenar, configurar e instalar Zerto es simple. Zerto tiene licencia por número de máquinas virtuales que están siendo protegidas o movidas. Para casos de uso de movilidad, solicite el número apropiado de licencias de migración necesarias. Para casos de uso de replicación, ordene la cantidad adecuada de licencias de Replicación Virtual de Zerto usando una combinación de licencias en niveles más los números de pieza de mantenimiento correspondientes. La licencia es independiente del origen, tamaño de matriz de destino, tipo o capacidad que se replica. Consulte HPE Complete / Zerto Quickspec para obtener una lista completa de los números de pieza. No se requiere una licencia de uso de MSA Advanced Data Services correspondiente para la replicación de datos cuando se usa Zerto Virtual Replication. Se requerirá una licencia de uso de los Servicios de datos avanzados de MSA si se implementa la replicación basada en matrices de MSA.

Zerto se instala como una máquina virtual bajo VMware o Hyper-V o en la nube como una máquina virtual en AWS y Azure en cuestión de minutos Zerto no instala ningún componente en el sistema operativo invitado y no depende de ninguna configuración específica del almacenamiento ni utiliza MSA Matrices o instantáneas de VMware para replicar y recuperar aplicaciones.

La replicación virtual de Zerto está disponible en el catálogo de HPE a través del programa HPE Complete.

Para obtener más información sobre la solución HPE Complete - Zerto, visite;

https://h20195.www2.hpe.com/v2/getdocument.aspx?docname=a00006013enw

Garantía

Garantía limitada de tres años, cambio de piezas Entrega al siguiente día hábil.

3 años de asistencia telefónica de 9x5, con derechos a nuevas versiones incluidos con el MSA 2052.

Las carcasas, los discos duros y las opciones para el MSA 2052 tienen su propia garantía. Consulte la Declaración de garantía limitada de Hewlett Packard Enterprise para obtener más información.

El MSA 2052 ha sido diseñado con partes que el cliente puede reparar para minimizar el tiempo de reparación y proporcionar una mayor flexibilidad para realizar el reemplazo de piezas defectuosas. Consulte la Declaración de garantía limitada de Hewlett Packard Enterprise y las instrucciones de reemplazo de piezas para obtener más detalles.

NOTA: La garantía de las opciones de disco duro compradas con los modelos MSA 2052 es diferente para los discos duros SAS en comparación con SAS MDL. Las opciones de disco duro SAS tienen una garantía de tres años y SAS MDL tiene una garantía de un año.

NOTA: Las actualizaciones de firmware más allá del período de garantía de 3 años requieren un contrato de soporte.

Garantía de unidades de estado sólido (SSD)

Garantía 3/0/0; La reparación del cliente (CSR) está sujeta a un uso máximo y / o a las limitaciones máximas de por vida, lo que ocurra primero. El tiempo de vida máximo admitido es el período en años establecido para igualar la garantía del dispositivo. El límite de uso máximo es la cantidad máxima de datos que se pueden escribir en el dispositivo antes de alcanzar el límite de resistencia de escritura del dispositivo.

NOTA: los SSD utilizados para el reemplazo serán de igual o mayor capacidad y están diseñados para cumplir o superar la garantía original de SSD. Las unidades de reemplazo pueden ser del mismo modelo o de un modelo diferente calificado para operar de manera intercambiable dentro de la matriz MSA. Las garantías de estos componentes no se ven afectadas por ninguna sustitución.

Servicio y soporte

Proteja su negocio más allá de la garantía con los servicios de soporte de HPE

HPE Pointnext proporciona una cartera completa que incluye Asesoría y Servicios Transformacionales, Profesionales y Operacionales para ayudar a acelerar su transformación digital. Desde el inicio de su viaje de transformación, los Servicios de Asesoría y Transformación se centran en diseñar la transformación y crear una hoja de ruta de la solución. Los servicios profesionales se especializan en configuraciones creativas con una implementación impecable y puntual, y una ejecución dentro del presupuesto. Finalmente, los servicios operacionales brindan nuevos enfoques innovadores, como Flexible Capacity y Datacenter Care, para mantener su negocio al máximo rendimiento. HPE está listo para reunir todas las piezas del rompecabezas para ti, con un ojo en el futuro, y hacer que el complejo sea simple .

Conecta tus dispositivos

Desbloquee todos los beneficios de su inversión en tecnología conectando sus productos a Hewlett Packard Enterprise. Consiga hasta un 77% ^{1 de} reducción en el tiempo de inactividad, cerca del 100% ^{2 de} precisión de diagnóstico y una única vista consolidada de su entorno. Al conectarse, recibirá monitoreo 24x7, alertas previas a fallos, registro automático de llamadas y envío automático de piezas. Los clientes de HPE Proactive Care Service y HPE Datacenter Care Service también se beneficiarán de las actividades proactivas para ayudar a prevenir problemas y aumentar la optimización. Todos estos beneficios ya están disponibles para usted con el almacenamiento de su servidor y los productos de red, conectados de manera segura al soporte de HPE.

¹ IDC

² informes de CSC de HP 2014-2015

Obtenga más información sobre cómo conectarse en http://www.hpe.com/services

Cuidado optimizado

HPE Proactive Care con un compromiso de servicio de reparación de 6 horas, tres años de servicio de asistencia

HPE Proactive Care brinda a los clientes una experiencia de llamada mejorada. Cuando sus productos están conectados a HPE, Proactive Care ayuda a prevenir problemas y mantiene la estabilidad de TI utilizando informes proactivos personalizados con recomendaciones y consejos. Este servicio combina informes y consejos proactivos de tres años con nuestro nivel más alto de soporte de hardware; HPE 24x7, seis horas de hardware de llamada a reparación. HPE es el único fabricante líder que ofrece este nivel de cobertura como una oferta de servicio estándar para sus servidores y almacenamiento más valiosos, incluido el almacenamiento HPE MSA 2050/2052.

https://www.hpe.com/h20195/v2/GetPDF.aspx/4AA3-8855ENW.pdf

Cuidado estándar

HPE Proactive Care con cobertura 24x7, servicio de soporte de tres años

HPE Proactive Care brinda a los clientes una experiencia de llamada mejorada. Cuando sus productos están conectados a HPE, Proactive Care ayuda a prevenir problemas y mantiene la estabilidad de TI utilizando informes proactivos personalizados con recomendaciones y consejos. Este Servicio combina informes y consejos proactivos de tres años con nuestra cobertura 24x7, tiempo de respuesta de hardware de cuatro horas cuando hay un problema .

https://www.hpe.com/h20195/v2/GetPDF.aspx/4AA3-8855ENW.pdf

Cuidado basico

HPE Foundation Care 24x7, servicio de soporte de tres años

HPE Foundation Care 24x7 le brinda acceso a HPE las 24 horas del día, los siete días de la semana para recibir asistencia sobre la resolución de problemas. Este servicio incluye la respuesta in situ del hardware basado en la necesidad dentro de cuatro horas. Simplifique su experiencia de soporte y haga de HPE su primera llamada para ayudar a resolver problemas de hardware o software.

https://www.hpe.com/h20195/V2/GetDocument.aspx?docname=4AA4-8876ENW&cc=us&lc=en

Fundacion de Cuidado

HPE Foundation Care 24x7, servicio de soporte de tres años

HPE Foundation Care 24x7 le brinda acceso a HPE las 24 horas del día, los siete días de la semana para recibir asistencia sobre la resolución de problemas. Este servicio incluye la respuesta in situ del hardware basado en la necesidad dentro de cuatro horas. Además, este servicio incluye soporte de software colaborativo que brinda asistencia para la solución de problemas en el software líder en la industria que se ejecuta en su servidor HPE. Simplifique su experiencia de soporte y haga de HPE su primera llamada para ayudar a resolver problemas de hardware o software. https://www.hpe.com/h20195/V2/GetDocument.aspx?docname=4AA4-8876ENW&cc=us&lc=en

Piezas y
materiales

Hewlett Packard Enterprise proporcionará las piezas de repuesto y los materiales compatibles con HPE necesarios para mantener el producto de hardware cubierto en condiciones operativas, incluidas las piezas y los materiales para las mejoras de ingeniería disponibles y recomendadas.

Las piezas y componentes que hayan alcanzado su vida útil máxima admitida y / o las limitaciones de uso máximas establecidas en el manual operativo del fabricante, las especificaciones rápidas del producto o la hoja de datos técnicos del producto no se proporcionarán, repararán ni reemplazarán como parte de estos servicios.

La opción de función de servicio de retención de medios defectuosa se aplica solo a discos o unidades SSD / Flash elegibles reemplazadas por Hewlett Packard Enterprise debido a un mal funcionamiento.

Servicios relacionados

Instalación de hardware HPE

Proporciona la instalación básica de hardware de los servidores de la marca HPE, el almacenamiento de HPE, incluidos los dispositivos MSA 2050/2052 y las opciones de red para ayudarlo a poner su nuevo hardware en funcionamiento de manera oportuna y profesional.

https://www.hpe.com/h20195/V2/GetPDF.aspx/5981-9356EN.pdf

Servicio de instalación y puesta en marcha de HPE

Proporciona la instalación y el inicio de la tecnología HPE, incluidos BladeSystems, gabinete Clase C, servidores blade HPE ProLiant c-Class e Integrity, servidores blade de almacenamiento, módulos de conmutación SAN HPE, módulos de conexión virtual HPE (Ethernet y Fibre Channel), interconexiones de red Ethernet y InfiniBand, así como la instalación de un tipo de sistema operativo compatible (Windows® o Linux). Incluido el HPE MSA 2050/2052.

Servicio HPE Datacenter Care

Ayuda a mejorar la estabilidad y seguridad de TI, aumenta el valor de TI y permite agilidad e innovación. Es un marco estructurado de "bloques de construcción" de servicios repetibles, probados y disponibles globalmente. Puede implementar, operar y evolucionar su centro de datos donde sea que esté en su viaje de TI. Con HPE Datacenter Care, se beneficia de una relación personalizada con HPE a través de un único punto de responsabilidad para HPE y los productos de otros.

Para más información visite

Capacidad flexible de HPE ,

Con la Capacidad Flexible, obtiene la velocidad, escalabilidad y economía de la nube pública en la privacidad de su centro de datos. Obtenga las ventajas de la nube pública: pagos basados ??en el consumo, escalabilidad rápida sin tener que preocuparse por las limitaciones de capacidad. Reducir el "trabajo pesado" necesario para operar un centro de datos. Y retener las ventajas que TI proporciona al negocio (es decir, control, seguridad). Ofrezca la experiencia de usuario correcta, elija la tecnología adecuada para el negocio, administre la privacidad y el cumplimiento y administre el costo de TI. Y, tiene la opción de usar la nube pública cuando sea necesario.

HPE Factory Express para servidores y almacenamiento

HPE Factory Express ofrece servicios de configuración, personalización, integración y despliegue para servidores HPE y productos de almacenamiento. Los clientes pueden elegir cómo se construyen, prueban, integran, envían y despliegan sus soluciones de fábrica.

Factory Express ofrece paquetes de servicios para configuración simple, almacenamiento en rack, instalación, configuración compleja y servicios de diseño, así como servicios de fábrica individuales, como carga de imágenes, etiquetado de activos y empaquetado personalizado. Los productos HPE admitidos a través de Factory Express incluyen una amplia gama de servidores y almacenamiento: HPE Integrity, HPE ProLiant, HPE Apollo, HPE ProLiant Server Blades, HPE BladeSystem, servidores HPE 9000, así como HPE MSA Storage, HPE 3PAR Storage, HPE XP, Bibliotecas de cintas en rack y conmutadores de red configurables.

Servicios educativos de HPE

Mantenga a su personal de TI capacitado y asegúrese de que tenga las habilidades adecuadas para cumplir con los resultados de su negocio. Reserve en una clase hoy y aprenda cómo aprovechar al máximo su inversión en tecnología. www.hpe.com/ww/learn

Centro de soporte de HPE

El Centro de soporte de HPE es un portal de soporte en línea personalizado con acceso a información, herramientas y expertos para respaldar los productos comerciales de HPE. Envíe casos de soporte en línea, converse con expertos de HPE, acceda a recursos de soporte o colabore con colegas.

Conozca más http://www.hpe.com/support/hpesc

HPE Insight Remote Support y HPE Support Center están disponibles sin costo adicional con una garantía de HPE, un servicio de soporte de HPE o un acuerdo de soporte contractual de HPE.

Para más información: http://www.hpe.com/services

Paso 1 - MSA 2052 - Configuraciones base

Sistemas preconfigurados

HPE MSA 2052 SAN Dual Controller LFF Almacenamiento

Q1J02A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz LFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAN de la MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una licencia de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack. Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: SFPs no incluidos.

HPE MSA 2052 SAN Dual Controller SFF Storage

Q1J03A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz SFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAN de la MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una LTU de servicios de datos avanzados, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: SFPs no incluidos.

HPE MSA 2052 SAS Dual Controller LFF Storage

Q1J30A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz LFF de marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAS MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una unidad de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: Los SFP no son necesarios para los sistemas de almacenamiento SAS.

HPE MSA 2052 SAS Dual Controller SFF Storage

Q1J31A

NOTA: El MSA 2052 es un paquete preconfigurado que incluye un chasis de matriz SFF de la marca MSA 2050, dos fuentes de alimentación de CA, dos controladores SAS MSA 2050, dos SSD de uso mixto de 800 GB, una licencia de uso de datos avanzada, una unidad de uso de datos avanzada, dos .7m PDU Cables (IEC C14) y un kit de montaje en rack . Los dos SSD de 800 GB se envían integrados en la matriz MSA 2050. La LTU de Advanced Data Services se envía con la matriz MSA 2050 y requiere la activación de la licencia.

NOTA: Los SFP no son necesarios para los sistemas de almacenamiento SAS.

Paso 2 - Elija su módulo SFP +

SFP +

Módulos

Transceptor SFP de 4 canales de fibra de onda corta HPE MSA de 8 Gb + paquete de 4

C8R23B

Transceptor SFP de 4 canales de fibra de onda corta HPE MSA de 16 Gb + paquete de 4

C8R24B

Transceptor iSCSI SFP + 4 paquetes de corto alcance HPE MSA 10 Gb

C8R25B

HPE MSA 1Gb RJ-45 iSCSI SFP + paquete de 4 transceptores

C8S75B

NOTA:

Los SFP de MSA se utilizan solo con los controladores SAN de 2052 de MSA.

Los controladores MSA SAS no requieren módulos SFP.

Los Controladores SAN MSA 2052 no se envían con ningún SFP.

El cliente debe seleccionar al menos una de las opciones de SFP anteriores.

Cada controlador MSA 2052 SAN se puede configurar con 2 o 4 SFP.

Para la configuración iSCSI de MSA 2052 10 Gb, el usuario puede usar cables DAC en lugar de SFP.

Paso 3 - Seleccione sus unidades.

Las unidades de disco duro y unidades de disco duro MSA se utilizan solo con los sistemas de almacenamiento MSA.

Los clientes pueden mezclar discos SSD, SAS y SAS MDL en el mismo gabinete de arreglo y disco del disco

SSD SFF

12G SFF SAS SSD (uso mixto)

HPE MSA 400GB 12G SAS Uso mixto SFF (2.5in) 3 años de garantía Unidad de estado sólido

N9X95A

HPE MSA 800GB 12G SAS Unidad de estado sólido SFF (2.5in) 3 años de garantía de uso mixto

N9X96A

HPE MSA 1.6TB 12G SAS Uso mixto SFF (2.5in) 3 años de garantía Unidad de estado sólido

N9X91A

HPE MSA 3.2TB 12G SAS Uso mixto SFF (2.5in) 3 años de garantía Unidad de estado sólido

N9X92A

HDDs SFF

HDDs 12G SFF 15K SAS

HPE MSA 600GB 12G SAS 15K SFF (2.5in) Dual Port Enterprise Disco duro de 3 años de garantía

J9F42A

HPE MSA 900GB 12G SAS 15K SFF (2.5in) Unidad de disco duro empresarial de 3 años de garantía

Q1H47A

HPE MSA 300GB 12G SAS 15K SFF (2.5in) Dual Port Enterprise Disco duro de 3 años de garantía

J9F40A

HDDs 12G SFF 10K SAS

HPE MSA 600GB 12G SAS 10K SFF (2.5in) Dual Port Enterprise Disco duro de 3 años de garantía

J9F46A

HPE MSA 1.2TB 12G SAS 10K SFF (2.5in) Dual Port Enterprise Disco duro de 3 años de garantía

J9F48A

HPE MSA 1.8TB 12G SAS 10K SFF (2.5in) 512e Unidad de disco duro empresarial con garantía de 3 años

J9F49A

HPE MSA 2.4TB 12G SAS 10K SFF (2.5in) Enterprise 512e Disco duro con garantía de 3 años

Q2R41A

HPE MSA 300GB 12G SAS 10K SFF (2.5in) Dual Port Enterprise Disco duro de 3 años de garantía

J9F44A

Discos duros de 12G SFF 7.2K SAS MDL

Unidad de disco duro MSE 2 TB 12G SAS 7.2K SFF (2.5in) 512e de línea media 1 año de garantía

J9F51A

Unidad de disco duro MSE 1TB 12G SAS 7.2K SFF (2.5in) 512e de línea media 1 año de garantía

J9F50A

NOTA:

· Las unidades SAS MDL están diseñadas para archivar o datos de referencia.

· Las unidades de disco SAS MDL no deben usarse en un entorno de E / S pesado o intenso.

· Los entornos de E / S intensos requieren el uso de unidades SSD o SAS de clase empresarial.

SSD LFF

12G LFF SAS SSD (uso mixto)

HPE MSA 400 GB 12 G SAS Convertidor de uso mixto LFF (3.5 pulg.) Unidad de estado sólido Wty de 3 años

P9M79A

HPE MSA 800 GB 12G SAS Convertidor de uso mixto LFF (3.5 pulg.) Unidad de estado sólido Wty de 3 años

P9M80A

HDD LFF

12G LFF 7.2K SAS Drives de línea media

HPE MSA 4TB 12G SAS 7.2K LFF (3.5in) Disco duro de línea media con garantía de 1 año

K2Q82A

HPE MSA 6TB 12G SAS 7.2K LFF (3.5in) Unidad de disco duro con garantía de línea media de 1 año

J9F43A

Unidad de disco duro MSE 8TB 12G SAS 7.2K LFF (3.5in) 512e de línea media de HPE

M0S90A

HPE MSA 10TB 12G SAS 7.2K rpm LFF (3.5in) Unidad de disco duro Wty de línea media 512e a 1 año

P9M82A

Unidad de disco duro MSE 12TB 12G SAS 7.2K LFF (3.5in) de línea media 512e 1 año de garantía

Q2R42A

12G LFF 7.2K SAS Drives de línea media

Unidad de disco duro MSE 2 TB 12G SAS 7.2K LFF (3.5 pulg.) De línea media 512n 1 año de garantía

N9X93A

Paso 4 - Opciones

Conducir

Cerramientos

Caja de disco HPE MSA 2050 LFF

Q1J06A

Caja de disco HPE MSA 2050 SFF

Q1J07A

NOTA:

· Cada caja de unidad incluye dos cables MiniSAS de 0,5 m a MiniSAS

· Agrega hasta 7 cajas de unidades de expansión.

· MSA 2052 LFF Disk Enclosure se puede conectar a cualquiera de los sistemas de doble controlador MSA 2052 SFF o LFF.

· El gabinete de disco HPE MSA 2052 SFF se puede conectar a los sistemas de controlador doble MSA 2052 SFF o LFF.

Cables SAS

HPE External Mini SAS 1m Cable ALL

407337-B21

Cable externo SAS Mini SAS de 2 m

407339-B21

NOTA:

· Cuando conecte un controlador MSA 2052 a un alojamiento de unidad, si se necesita o desea un cable más largo.

Cables de alimentación

HPE C13 - C14 WW 250V 10Amp 2.0m Cable de puente

A0K02A

HPE C13 - C14 WW 250V 10Ac Flint Grey 2.0m Cable de puente

AF573A

HPE C13 - AS3112-3 AU 250V 10Amp 2.5m Cable de alimentación

AF569A

HPE C13 - BS-1363A UK / HK / SG 250V 10Amp 1.83m Cable de alimentación

AF570A

HPE C13 - C14 WW 250V 10A gris 0,7m cable de puente

A0K03A

HPE C13 - C14 WW 250V 10A gris 1.37m cable de puente

A0K04A

HPE C13 - CEE-VII EU 250V 10Amp 1.83m Cable de alimentación

AF568A

HPE C13 - CEI-23-50 IT / CL 250V 10Amp 1.83m Cable de alimentación

AF571A

HPE C13 - CNS-690 TW 110V 13Amp 1.83m Cable de alimentación

AF561A

HPE C13 - DK-2.5A DK 250V 10Amp 1.83m Cable de alimentación

AF566A

HPE C13 - GB-1002 CN 250V 10Amp 1.83m Cable de alimentación

AF557A

HPE C13 - IRAM -2073 AR 250V 10A 2.5m cable de alimentación

AF558A

HPE C13 - IS-1293 EN 240V 6Amp LV 2.0m Cable de alimentación

AF562A

HPE C13 - JIS C8303 JP 100V 12Amp 2.0m Cable de alimentación

AF572A

HPE C13 - KSC- 8305 KR 250V 10Amp 1.83m Cable de alimentación

AF560A

HPE C13 - NBR-14136 BR 250V 10Amp 1.83m Cable de alimentación

Af591a

HPE C13 - Nema 5-15P US / CA 110V 10Amp 1.83m Cable de alimentación

AF556A

HPE C13 - SABS-164 ZA 250V 10Amp 2.5m Cable de alimentación

AF567A

HPE C13 - SEV 1011 CH 250V 10Amp 1.83m Cable de alimentación

AF565A

HPE C13 - SI-32 IL 250V 10Amp 1.83m Cable de alimentación

AF564A

HPE C13-NEMA 6-15P 10A / 250V 3.6m cable de alimentación negro

A0N33A

HPE OEM C13 - C14 WW 250V 10A gris Cable de puente de 3 m

A0K06A

NOTA:

· Dos cables de PDU: uno 142263-008 (Negro) y uno 1422633-013 (Gris), estándar de envío con todas las cajas con alimentación de CA.

Paso 5a: elegir las opciones compatibles para la infraestructura de canal de fibra

Cables tipo PremierFlexOM4

HPE Premier Flex LC / LC Multimodo OM4 2 fibra 1m Cable

QK732A

HPE Premier Flex LC / LC Multimodo OM4 2 fibra 2m Cable

QK733A

Cable HPE Premier Flex LC / LC multimodo OM4 2 fibra de 5 m

QK734A

Cable HPE Premier Flex LC / LC multimodo OM4 2 fibra de 15 m

QK735A

HPE Premier Flex LC / LC Multimodo OM4 2 fibra 30m Cable

QK736A

HPE Premier Flex LC / LC Multimodo OM4 2 fibra 50m Cable

QK737A

Cables OM3 LC-LC

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras, 0,5 m, paquete de 1

AJ833A

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras 1.0m y 1 paquete

AJ834A

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras 2.0m y 1 paquete

AJ835A

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras 5.0m y 1 paquete

AJ836A

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras, 15.0 m, paquete de 1

AJ837A

HPE LC a LC Cable de fibra óptica multimodo OM3 de 2 fibras y 30,0 m, paquete de 1

AJ838A

HPE LC to LC Cable de fibra óptica multimodo OM3 de 2 fibras 50.0 m y paquete de 1

AJ839A

Paso 5b: elija las opciones admitidas para la infraestructura de 10 GbE

Cables de cobre de conexión directa

HPE BladeSystem c-Class 10GbE SFP + a SFP + 1m Cable de cobre de conexión directa

487652-B21

HPE BladeSystem c-Class 10GbE SFP + a SFP + 3m Cable de cobre de conexión directa

487655-B21

HPE BladeSystem c-Class 10GbE SFP + a SFP + 5m Cable de cobre de conexión directa

537963-B21

Cable de cobre de conexión directa HPE FlexNetwork X240 10G SFP + a SFP + 0.65m

JD095C

Cable de cobre de conexión directa HPE FlexNetwork X240 10G SFP + a SFP + 1.2m

JD096C

Cable de cobre de conexión directa HPE FlexNetwork X240 10G SFP + a SFP + 3m

JD097C

Cable de cobre de conexión directa HPE FlexNetwork X240 10G SFP + a SFP + 5m

JG081C

Cable de cobre de conexión directa HPE FlexNetwork X240 10G SFP + SFP + 7m

JC784C

Paso 5c: elegir las opciones compatibles para la infraestructura SAS

Opciones soportadas

Mini cables SAS

HPE 1.0m Cable Mini SAS externo de alta densidad a Mini SAS

716189-B21

HPE 2.0m Cable Mini SAS externo de alta densidad a Mini SAS

716191-B21

NOTA: estos cables se utilizan para conectar el iniciador de 6 Gb SAS al controlador MSA 2040 SAS. Estos no se utilizan para conectarse a un gabinete de disco.

HPE External 1.0m (3ft) Mini-SAS HD 4x a Mini-SAS HD 4x Cable

716195-B21

HPE Externo 2.0 m (6 pies) Mini-SAS HD 4x a Mini-SAS HD 4x Cable

716197-B21

NOTA: estos cables se utilizan para conectar el iniciador de 12 Gb SAS al controlador MSA 2040 SAS. Estos no se utilizan para conectarse a un gabinete de disco.

HPE 4.0m Cable Mini SAS externo de alta densidad a Mini SAS

716193-B21

NOTA: este cable se utiliza para conectar el iniciador de 6 Gb SAS al controlador MSA 2040 SAS. Esto no se utiliza para conectarse a un gabinete de disco.

HPE Externo 4.0 m (13 pies) Mini-SAS HD 4x a Mini-SAS HD 4x Cable

716199-B21

NOTA: este cable se utiliza para conectar el iniciador de 12 Gb SAS al controlador MSA 2040 SAS. Esto no se utiliza para conectarse a un gabinete de disco.

Controladores SAS / HBAs

HPE Smart Array E208e-p SR Gen10 (8 líneas externas / sin caché) 12G SAS PCIe Controller

804398-B21

HPE Smart Array P408e-p SR Gen10 (8 carriles externos / caché de 4GB) 12G SAS PCIe Controller

804405-B21

HPE Smart Array P408e-m SR Gen10 (8 carriles externos / caché de 2GB) 12G SAS Mezzanine Controller

804381-B21

HPE H241 12 Gb 2 puertos Ext Smart Host Bus Adapter

726911-B21

HPE Smart Array P441 / 4GB FBWC 12Gb 2 puertos Ext SAS Controller

726825-B21

Conmutadores SAS

HPE 6Gb SAS Switch Single Pack para HPE BladeSystem c-Class

BK763A

HPE 6Gb SAS Switch Dual Pack para HPE BladeSystem c-Class

BK764A

Paso 6 - Software

El paquete de software MSA Advanced Data Services viene de serie en el MSA 2052. No hay títulos de software opcionales disponibles en el MSA 2052.

Paso 7 - Agregar servicios de archivos

Controlador de archivos de almacenamiento HPE

Q9D43A

NOTA: Los controladores de archivos de almacenamiento HPE tienen 4 puertos de 1 GbE yestán preconfigurados con Windows Storage Server 2016, que incluye un iniciador iSCSI de software. Otras conexiones requieren la adición de un HBA o adaptador. Agrupe hasta ocho controladores de archivos para una alta disponibilidad y una conmutación por error transparente, permitiendo la continuidad del acceso a los datos en caso de una falla. Para obtener más información sobre la configuración y la conexión a un controlador de archivos de almacenamiento HPE, visite:https://h20195.www2.hpe.com/v2/GetDocument.aspx?docname=a00047729enw

MSA 2052

REQUERIMIENTOS DE ENERGÍA

Requisitos de alimentación de entrada (E / S de ejecución típica) Arreglos SFF / LFF

• 110 VCA 3,32 A, 344-390 W; 220VAC 1.61A, 374-432W

Potencia de entrada maxima

100-240 VCA, 50/60 Hz., 4.5-1.9A; 48-60 VDC 10.4A / 8.3A

Disipación de calor

1622 BTU / h

TEMPERATURA Y RANGOS DE HUMEDAD

Temperatura de funcionamiento

41 ° F a 104 ° F (5 ° C a 40 ° C)

Temperatura de envio

-40 ° F a 158 ° F (-40 ° C a 70 ° C)

Humedad de funcionamiento

10% a 90% HR a 104 ° F (40 ° C) sin condensación

Humedad no operativa

Hasta 93% de HR a 104 ° F (40 ° C)

NIVELES DE RUIDO ACÚSTICO DECLARADOS

Potencia de sonido

Una potencia de sonido ponderada LWAd = 6,75 B

Presión de sonido

Una presión de sonido ponderada LpAm - 55dB

CHOQUE Y VIBRACION

Choque, Operacional

3G's por 11 milisegundos

Choque, No Operacional

15G 11ms medio seno

Vibracion operacional

5-500Hz, 0.14 grms en forma

Vibración, No Operacional

3-365-3Hz, 1.22 Grms, eje z, 0.85 Grms, espectro X&Y en forma de eje

FÍSICO

Altura

3.5 pulgadas / 8.9 cm

Profundidad (excluyendo los cables) (parte posterior de la oreja a la parte posterior del mango del controlador)

Arreglo de 24 bahías SFF: 19.5 pulg. / 49.5 cm Arreglo de 12 bahías LFF: 22.5 pulg. / 57.2 cm

Ancho (solo cuerpo)

17.6 pulg. / 44.7 cm (p / orejas 19 pulg. / 48.26 cm)

Peso (Incluye chasis y 2 controladores. Sin unidades)

Chasis LFF: 40.6 lbs. Chasis SFF: 38.7 lbs.

MSA 2052 Información reglamentaria

La seguridad

UL 60950-1 (EE. UU.)

CAN / CSA-C22.2 No.60950-1-03 (Canadá)

EN 60950-1 (Unión Europea)

Marca GS (Alemania)

IEC 60950-1 (Internacional)

Marca CCC (solo fuente de alimentación, China PRC)

Compatibilidad electromagnética

VCCI: 2008-04 Clase A (Japón)

FCC 15: 109 (g) Clase A (EE. UU.)

ICES-003: 2004 Clase A (Canadá)

EN55022: (Clase A de la Unión Europea); CISPR 22 (clase internacional A)

EN61000-3-2: (Armónicos) (Unión Europea)

EN61000-3-3: (parpadeo) (Unión Europea)

EN 55024 (Unión Europea, Inmunidad, Clase A); CISPR 24 (Inmunidad Internacional, Clase A)

AS / NZS CISPR 22, Clase A (Australia, Nueva Zelanda)

CNS 13438 Taiwán, Clase A (Taiwán)

KN22 Clase A (Emisiones Clase A); KN24 (Inmunidad) (S Korea)

RoHS y WEEE

Cumplimiento de RoHS-6/6, RoHS de China, WEEE

Aprobaciones del país

Estados Unidos, Australia / Nueva Zelanda, Canadá, China (PRC), Unión Europea, Alemania (marca GS), Japón, Corea del Sur, Taiwán

Fecha

Historial de versiones

Acción

Descripción de Cambio

01-oct-2018

Versión 11

Cambiado

Se actualizaron las descripciones de SKU en la información de configuración.

04-sep-2018

Versión 10

Adicional

Se agregó soporte de controlador de archivos de almacenamiento HPE

Se agregó soporte de replicación HPE Complete / Zerto.

06-Ago-2018

Versión 9

Adicional

Funcionalidad de carga de trabajo de E / S agregada.

02-jul-2018

Versión 8

Adicional

Añadido soporte LDAP.

Cambiado

Se revisaron las características estándar, el software y la información de configuración.

05-mar-2018

Versión 7

Adicional

Se agregaron métricas de rendimiento de extremo a extremo.

05-feb-2018

Versión 6

Cambiado

Se revisaron la descripción general, las características estándar y la información de configuración.

06-nov-2017

Versión 5

Cambiado

Cambios realizados en el documento.

02-oct-2017

Versión 4

Cambiado

Cambios realizados en la sección de información de configuración.

25-sep-2017

Versión 3

Cambiado

Cambios realizados en las QuickSpecs.

11-jul-2017

Versión 2

Cambiado

Errores tipográficos corregidos.

05-jun-2017

Versión 1

Creado

Documento creado.
